        冷彎薄壁型鋼住宅體系及其在中國的應用和發展



        作者：建筑鋼結構網

					時間：2009-12-22 20:25:58					[收藏]












				（中國金屬協會建筑鋼結構委員會專家組成員   薛發    佳合集團節能住宅事業部     劉定榮）



[摘  要]     本文主要介紹了國外冷彎薄壁型鋼住宅體系，以及這些住宅體系在我國的應用狀況，指出了應用和發展存在的一些問題。

[關鍵詞]    冷彎薄壁型鋼住宅體系   密肋型結構體系   標準件    KC 體系

一 、  概述

隨著經濟的快速發展和技術的不斷進步，人們對居住空間和住宅整體性能的要求也越來越高。因此，也推動著住宅設計和建造技術的不斷發展?？臻g的形象表達、布局的靈活多變、起居生活的舒適性、室內外空間的整體性以及合理的經濟性等要求以及建筑技術的進步、原材料的發展，決定了現代住宅在建筑結構體系上的改變。鋼材性能優越以及使用的靈活性等特點，使得鋼結構成為住宅建設新體系中的一部分。

低層冷彎薄壁型鋼住宅建筑技術正在廣泛的應用和推廣。目前許多國家，如美國、澳大利亞、日本，建造技術以及生產裝配技術已經非常成熟和完善，工業化程度也相當高。美國由于技術、生產因素以及保護森林資源的必要性，鋼骨架住宅逐漸成為傳統木結構的替代品；澳大利亞鋼結構住宅產品研發和應用也是許多國家無法相比的，目前其鋼骨架住宅占全部住宅數量的30%；日本在引進和吸收別國技術和經驗的基礎上，對這種低層冷彎薄壁型鋼住宅體系進行了全面系統的研究，并且開發出了具有自己特色的住宅產品。目前，日本有幾十家企業在進行工業化住宅的研發、設計、構件加工、施工安裝以及售后服務。

80年代中期，隨著我國改革開放的深入，國外輕鋼住宅也進入我國，主要是一些建筑商從日本、美國以及澳大利亞等國引進一些兩三層的別墅，但是當時中方實際上只負責基礎施工以及一些部件的組裝，住宅骨架、配套維護材料和設備全套從國外進口。最近幾年，國內一些企業引進北美、日本和澳大利亞的整套低層冷彎薄壁型鋼住宅體系，并且對其進行消化和推廣，現在設計和制造這種住宅的企業有：

也有一些企業從國外引進多層冷彎薄壁型鋼住宅體系，如青島邁華無比鋼房屋從加拿大引進的“無比鋼”體系。

二、低層冷彎薄壁型鋼住宅體系

1、低層冷彎薄壁型鋼住宅的特點

冷彎薄壁型鋼住宅，按照一定的模數間距布置鋼龍骨，鋼龍骨之間布置各種支撐體系，龍骨骨架兩側安裝結構板材和保溫隔熱材料以及面層裝飾材料，形成非常可靠的“密肋型結構體系”，這種體系具備如下優點：

（1）自重輕，基礎費用和運輸安裝費用?。?br />
（2）骨架構件和維護結構材料以及各種配件均可工廠化生產，精確度高、質量好；

（3）建筑造型容易實現，個性化設計可滿足客戶的不同需求，房間空間大，布置靈活；

（4）具有良好的 抗風和抗震性能；

（5）施工安裝簡單，周期短，資金回收快，施工現場文明，基本上為干作業，建筑垃圾少，材料易于回收；

（6）設備管線布置簡便。

（7）不需要二次裝修。




2、北美低層冷彎薄壁型鋼住宅體系及其在我國的應用

低層冷彎薄壁型鋼住宅體系最早起源于北美，其前身為北美2x4木結構住宅體系。主要承重構件為熱鍍鋅冷軋薄壁型鋼，采用自攻自鉆螺釘連接，墻體、樓面和屋面維護結構仍與木結構住宅體系相似。下面對北美低層冷彎薄壁型鋼住宅作介紹。

1）   建筑形式和結構體系

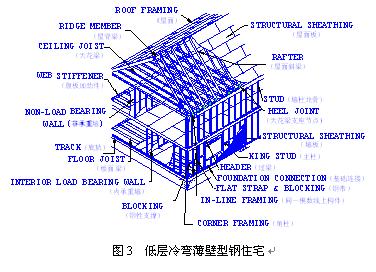

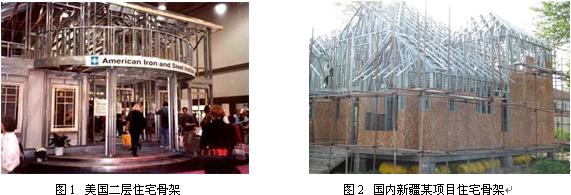

北美冷彎薄壁型鋼住宅多為二至三層的獨立、聯排以及庭院式別墅，一般都帶地室，其建筑風格也沿襲了北美傳統的風格，造型較為復雜，大都有弧型墻，弧型樓梯，拱型門洞及大懸臂煙囪等，室內空間布置也常常出現挑空、大開間和設置室內地面高差，C型鋼梁柱按照模數（如兩英尺）布置，組成密肋型骨架。其建造裝配示意圖如圖3




 各部分材料選用如下：

（1）	鋼材：   常用Q235和Q345

（2）	截面：   C型     主要作為梁柱構件

U型     主要作為頂、底軌或者邊梁（環梁），北美體系用T表示，即Track

L型     主要作為過梁和轉角連接件

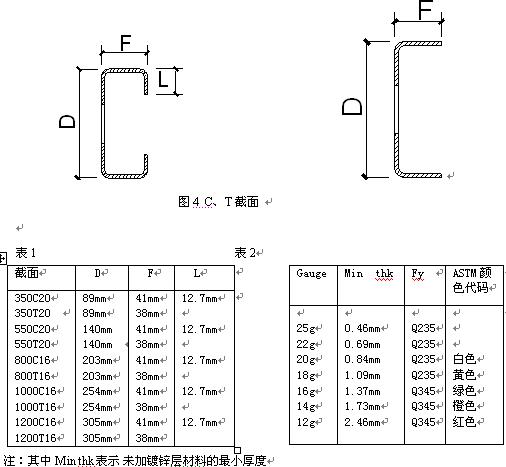

（3）	常用構件尺寸規格見圖4及表1、表2：




北美體系墻體柱龍骨一般采用350C20和550C20，對應的頂、底導軌為350T20和550T20，但是考慮到建筑設計對墻體的厚度要求，以及局部墻體結構需要加強，有時候也采用大截面的800C18、800T18，1000C18、1000T18。過梁采用12英寸和8英寸的C、T組合形成箱型或工字型過梁，或者L型過梁。樓面梁采用1200C16,陽臺處由于建筑做法一般要求比室內結構面低４公分左右，所以陽臺支撐梁通常采用800C16。由于北美體系基本沿襲了北美木結構體系，其屋架做法也仍采用天花梁加屋面斜梁的形式，天花梁和斜梁均采用800C18,在屋架計算時只考慮天花梁承力，因而其做法很不經濟。國內一些企業引進北美體系之后，根據自主研發以及實際設計施工中得出的經驗對屋架形式做出了一些改進，如采用小截面龍骨形成桁架整體受力，大大節約了鋼材用量，屋架布置和做法也更加經濟合理。

2）   維護材料以及構造做法

外墻構造做法

   STCOO墻面涂料（文化石）+玻纖網抹5厚抗裂沙漿+聚苯板+防潮紙+結構蒙皮板（0.75厚鋼板或9-12厚OSB板或水泥木屑板）+鋼龍骨（內部填充保溫玻璃棉）+12厚石膏板

  (2)        樓面構造做法

   裝飾面層（木地板或者地磚）+防潮層+38厚輕質混凝土層+18.3厚OSB板+C型鋼梁+保溫玻璃棉+吊頂石膏板

（3）     屋面構造做法

陶瓦（頁巖瓦或平板瓦）+自粘防水卷材+12厚OSB板+鋼屋架+保溫玻璃棉+吊頂石膏板

3）  連接件及連接方式

北美低層冷彎薄壁型鋼住宅體系不僅構件選型標準化程度很高，其連接件及連接方式也十分規范和完善。外墻用地腳螺栓通過壓具和基礎連接作為抗拔件，按照一定間距設置直徑為10mm的膨脹螺栓作為抗剪件，內墻采用直徑為3.6mm的射釘與基礎連接。二層墻體采用ST5.5自攻螺釘與樓面板連接，按照構造施釘。 墻體組合柱和樓面組合梁可以采用自攻螺釘連接，拉接條連接或者焊接。

北美體系連接標準件分類也十分完善，如：1)剪力加固板HD; 2)抗拔壓具S/HD; 3)梁托HU; 4)屋架連接件TBE4、SH1；5）辛普森（Simpson Strong-Tie）系列五金件等等。

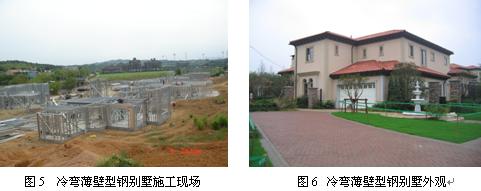

正是由于北美體系在建筑風格、結構構造做法以及室內外裝飾陳設等方面形成了完整的體系，而且其靈活多變的立面造型和大手筆的空間布置，得到了國內許多開發商和業主的偏愛。所以目前國內從事低層冷彎薄壁型鋼住宅設計和施工的公司大多數是學習引進北美體系，其典型代表有北京居其美業西式房屋有限公司。其中納帕溪谷即為北美體系在中國應用成功的例子之一。這種體系的特點和成功的設計開發，使得該企業很好的打開了冷彎薄壁型鋼住宅市場，圖5，圖6為浙江某地產公司與居其合作開發的冷彎薄壁型鋼別墅項目：




3、日本低層冷彎薄壁型鋼住宅體系及其在我國的應用

日本冷彎薄壁型鋼住宅起步可追溯到20世紀三十年代的。當時日本發生阪神淡路大地震，美國以國際援助的形式支援了日本300套輕鋼住宅，從此這種住宅體系在日本迅速發展起來。

日本冷彎薄壁型鋼住宅的起步雖然比美國晚，但是其發展和推廣速度卻是許多國家遠遠不及的，并且形成了有自己特色的新型體系，其工業化程度甚至要高于美國以及其他國家 。 由于日本冷彎薄壁型鋼住宅體系源于美國，所以其基本結構形式和北美體系大體相似，值得強調的是，日本體系在工廠化、模數化、標準化以及材料等方面都做了很多研究和創新，而且根據自己國內多地震臺風的情況，通過多年的實驗和理論計算，形成了一套適合其國情的跨度荷載選型表，包括剪力墻墻量計算表、樓面梁跨度荷載選型表、過梁跨度荷載選型表、屋架跨度荷載選型表，實際上已經將冷彎薄壁型鋼住宅作為完整的產品來推廣。

以日本KC體系為例，其輕鋼龍骨采用400 N/mm2 級鋼材（屈服強度≥295 N/mm2 ，抗拉強度≥400 N/mm2 ），鋼材表面鍍層形式有三種：熱鍍鋅 Z27,  5%鋅鋁鍍層 Y18, 55%鋅鋁鍍層 AZ150。構件截面形式也為C型和U型（相當于北美體系中的T,即Track）,常用截面為：89LC□，89C□，140LC□，140C□等。其中89和140表示構件截面腹板高度，LC表示帶卷邊的C形截面，C表示不帶卷邊的U形截面，□代表N、M、W表示翼緣外寬度代號，對應的尺寸為40mm, 44.5mm, 50mm。

KC體系中梁截面一般采用235LCN10, 250LCN10, 300LCN10，其翼緣寬度和截面厚度如同上述墻龍骨截面形式，仍有多種組合方式。

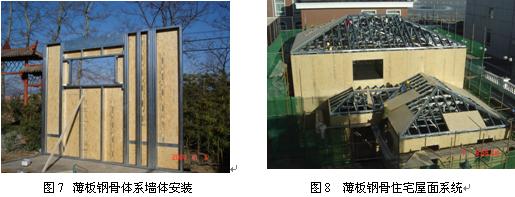

KC體系最大的特點是模塊化，即盒子結構，其模數一般采用400mm或600mm,將整個住宅劃分為多個盒子單元，每個單元的墻體，樓蓋均在設計時候劃分為板塊，設計尺寸精度非常高，工廠按照設計版圖來加工和預制，結構板材和結構骨架在工廠就組裝完成，所以現場施工更加簡單，快捷。圖7，圖8分為國內企業引進KC體系（薄板鋼骨體系）施工現場墻體安裝和屋面系統。




日本低層冷彎薄壁型鋼住宅體系工廠化程度以及施工裝配工藝比北美體系更加完善，國內北新建材旗下的北新房屋引進的即日本KC體系。

4、 其他國家低層冷彎薄壁型鋼住宅體系介紹

除了北美和日式體系，澳大利亞和新西蘭的住宅體系也享有盛名，特別是這兩國冷彎薄壁型鋼構件加工設備和住宅設計軟件開發與應用方面都非常先進，如新西蘭的海斯系列和FrameMaster系列等，澳大利亞住宅體系結構鋼材為G550高強度鍍鋁鋅鋼板，板厚可至0.55MM。

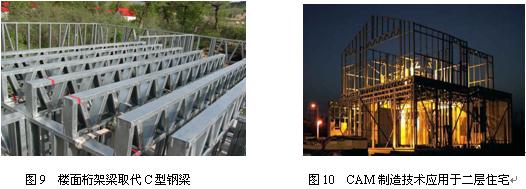

新西蘭早已經實現整個住宅骨架構件采用同一種規格的C型截面，即墻體骨架，樓面梁到屋架都采用了由同一種C型截面組成的桁架。這種高標準化的體系大大優化了整個住宅體系，從材料采購到圖紙設計，從結構布置到構件加工以及現場安裝都變的更為簡單。這些設備和設計軟件，國內已經有住宅設計公司引進，并在實際工程中進行了很好的實踐應用，如高雅（深圳）建材有限公司在新疆建立的四個樣板房。




另外，歐洲的一些國家和地區住宅產業化進程也不容忽視。芬蘭、法國、瑞典及丹麥鋼骨架住宅正越來越普及，已經建造了大量鋼骨架體系的低層住宅。

三、多層冷彎薄壁型鋼住宅體系

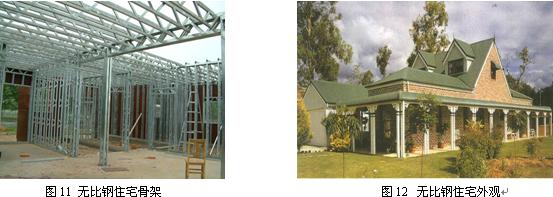

加拿大“無比鋼”建筑體系（web steel），主體小桁架是由方、矩形管和V型、I型、H型連接件構成。無比鋼建筑體系梁

柱龍骨按照400-600mm模數排列，龍骨截面在90-200mm之間。無比鋼建筑制造工藝流程是先在工廠預制：鍍鋅卷板?槽鋼、方型鋼管及連接件?結構件組裝；然后現場安裝：基礎?無比鋼結構構件安裝?外墻處理?內墻及吊頂（石膏板）。無比鋼結構體系構造做法為：

外    墻： 鋼網抹灰   即聚合物無水泥砂漿+鋼網+OSB或膠合板

承重墻： 密肋格構網架，空間填充保溫隔熱材料

內   墻：  鋼骨+石膏板

樓   層：  無比鋼小桁架+壓型鋼樓板+輕質混凝土或無比鋼骨架+鍍鋅平板+竹膠合板+木地板

屋   頂：  無比鋼專用骨架+輕鋼彩瓦或普通水泥瓦




無比鋼建筑的傳力路徑為：板?密柱?基礎。由各種構件巧妙地組成3維空間受力體系。經實驗研究，用國產材料做構件及節點，6層住宅設計計算合理，可滿足抗震設防要求。建造一棟六層的住宅，從工廠生產鋼板，現場拼裝，到最后竣工入住，僅需要兩個月左右。另外，優化的結構布置，使得其綜合造價比混凝土框架低10%左右，還大大降低了能耗。

美國 DBS多層輕鋼住宅建造體系

從經濟及綜合利用角度來看，比較理想的結構體系是將一些結構構件，如樓板、墻板等參與受力，或者將一些受力構件埋覆

在墻體或樓板中。這樣就可以降低層高，發揮構件的雙重作用，像低層鋼結構住宅那樣將墻板與中間密布的結構龍骨一起考慮受力，作為蒙皮效應來分析，應用于多層鋼結構住宅。

美國迪特瑞馳公司研發的DBS（PIETRICH BUILDING SISTYM）多層輕鋼住宅體系（圖13，圖14）取得了專利權，并在美國建造了許多4-6層的住宅、旅館及公寓。DBS體系一般開間取4.88m，樓層凈高為2.44m。墻體C型鍍鋅鋼龍骨腹板高約為101.6mm，模數一般采用610mm。從底層到上部各層，龍骨的厚度逐漸減少。DBS體系的樓蓋也用鋼龍骨，樓蓋梁可根據設計多處開孔，方便管線通過。樓板做法是在輕鋼龍骨上面鋪20mm厚纖維水泥板作為承重結構，上面可以做不同的地板面層。龍骨間填充玻璃棉，起到保溫、隔音作用。




 DBS系統具有以下特點：

結構自重輕，以某多層住宅為例，結構自重為161kg/m2   ,結構用鍍鋅鋼結構為31 kg/m2。這樣基礎可以大大減少，節約了材料，降低了造價，施工速度也快。樓層橫梁開孔可以布置水電管線、降低層高；具有良好的抗震性能；建筑材料的可再利用，有利于可持續發展。DBS系統在非地震區可建立達12層的輕鋼住宅。

六、推廣冷彎薄壁型鋼住宅體系需要注意的問題

從總體上看，我國鋼結構住宅仍處于起步階段，目前低層冷彎薄壁型鋼住宅體系中配套部件尤其是維護結構板材等可選性少，而且價格較高，使得冷彎薄壁型鋼住宅建造成本偏高。許多企業都著力于別墅的發展，一些書刊雜志在介紹住宅技術時也都以別墅為主，這實際上是一種誤區。另外，國內與這種新型住宅體系有關的標準、規范、施工工法等也不健全，國內一些試點項目還處于低水平的重復著國外十多年前的工作，缺泛技術創新和突破。國內一些致力于住宅建造的企業很大程度上照搬照抄國外的東西，技術人員相互之間缺少良性的交流。專家學者對這種體系的研究還不夠深入，相關的實驗和理論研究也沒完全跟上，這些問題的存在必將制約著冷彎薄壁型鋼住宅在中國的推廣。

 我國畢竟是一個人口眾多、土地資源相當缺泛的國家，解決廣大人民群眾的住房問題，還是以占有土地相對少，滿足更多人居住需要的住宅為主?，F(xiàn)在有一些企業著力于低層別墅的發展，一些書刊及雜志在介紹鋼結構住宅技術時也以別墅為住，似乎鋼結構住宅的發展，重點再于這種方向上，這其實是值得研究的。當然，低層住宅（別墅）也不是不可發展的，但是也應該以適合廣大偏僻山區的低價位的獨立、聯體式住宅為主。

另外，對于低層冷彎薄壁型鋼住宅，可系統的引進、吸收、消化、研究及改進。無論是結構體系，還是配套材料，都應進行國產化。有些企業已經開始將這種住宅向歐洲、非洲等一些國家和地區出口，這應當是很好的發展方向。

參考文獻：

1     李國強 陸燁  何天森.   鋼結構在現代住宅中的應用.  工程建設與設計,  2005第2期

2	薛發.  我國鋼結構住宅發展的幾點建議. 建設科技，2005.9

3	Standard for Cold-Formed Steel Framing ? Prescriptive  Method for One or Two Framily Dwellings. AISI/COM/PM2001.

4	Dietrich TradeReady Steel Joist System

5	薄板鋼骨建筑體系技術規程.    北新房屋   2004

6	童悅仲.  住宅產業化與鋼結構住宅的發展 . 建設科技   2005.9

7	弓曉蕓.  低層住宅輕綱結構體系  2005.4

8	童悅重等：美國的多層輕鋼結構住宅。住宅產業 2004年11期

9	橋本仲一郎：薄板鋼管建筑在日本的研發和普及。住宅產業2004年11期
