在多、高層建筑中，次梁與主梁采用高強螺栓進行鉸接。由于該連接既要考慮受剪，又要考慮螺栓線與連接板間的偏心引起的彎矩，當次梁跨度較大且樓蓋活荷載較大時，螺栓的數量較多。在這種情況下有沒有辦法采取較節約的方法，適當減少連接螺栓的數量呢？我們在國外文獻看到了這種連接的計算和構造方法，這里鄭重向讀者推薦，希望您感興趣。
平成8年（1996）由日本《鋼結構標準連接委員會》編制的《鋼結構標準連接》SCSS－H97（H型鋼編）第51頁，2.8節“主梁與次梁連接”有下列規定:

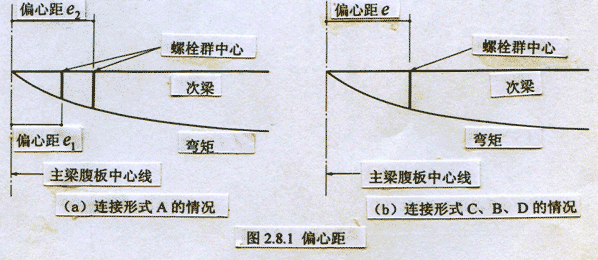

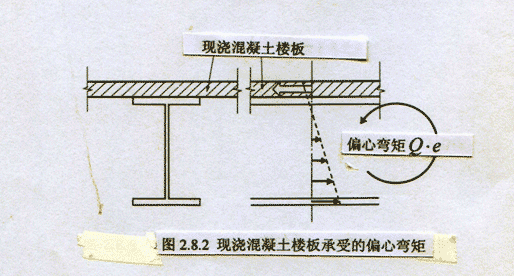

“圖2.8.1所示,與主梁腹板次梁端部連接，采用考慮螺栓群中心與主梁腹板中心間偏心的設計方法。也就是說，次梁端部連接的設計，要考慮傳遞剪力和偏心彎矩。但是，當采用整體現澆混凝土樓板，將主梁與次梁形成整體時，圖2.8.2所示的偏心彎矩將由混凝土樓板承擔，在計算次梁端部連接時，可不考慮偏心彎矩”。
按該規定,當采用現澆混凝土樓板并將主次梁連成整體時,可顯著減少連接的高強螺栓數量,此規定將列入修訂中的高鋼規程,并已在國內一些大型工程中采用,受到設計和建設單位的歡迎。為此，特將日本該文獻的有關規定，準確地譯出，并列出附圖及其構造要求說明，以供有關設計人員參考。

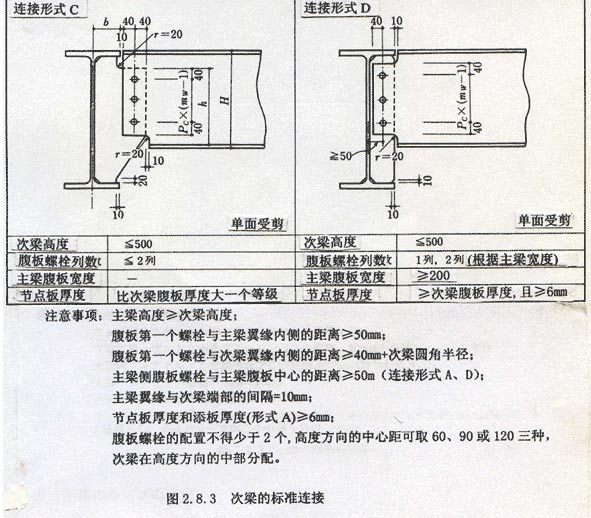

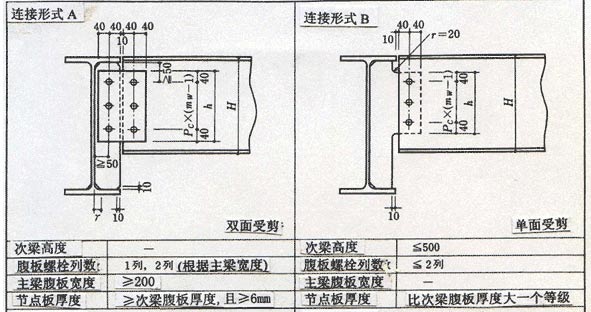

圖2.8.3中,給出了日本樓蓋主次梁連接的常用四種形式及其構造要求,對規范主次梁連接的設計有較大參考價值。其中，圖2.8.1A給出了采用了添板的形式，國內應用較少，其計算可供必要時參考。
：
