        鋼結構安裝測量技術實例



        作者：李 際 國

					時間：2009-12-22 20:26:03					[收藏]




        摘 要：超高層鋼結構安裝測量技術
關鍵詞：鋼結構，測量











一、工程概況

咸陽麗彩廣場C座商住樓工程位于咸陽市寶泉路3號，總建筑面積為39721?，建筑總高度為114.32m，抗震設防烈度8度。地下兩層，地上31層，結構類型為鋼框架－鋼支撐體系。

二、控制點的布置及施測

1、從實際情況，施工場地狹小，對場外布控有影響，故采用內控天頂垂準測量。

2、布設的控制點均引用現有控制軸線D軸、3軸、10軸。根據實際情況對鋼結構分兩步控制測量。

3、±０.000以下鋼結構：±０.000以下有一節鋼柱，在土建基礎底板澆筑完后，利用現有控制軸線，在基礎底板上投放出各軸線或各軸線的引線，來對各鋼柱進行垂直度控制。并設置四個定位點用于引測上層控制點。標高引用指定標高控制點，對各柱標高進行控制。

4、±０.000以上鋼結構：

① 在土建±０.000樓板澆筑完后，利用鉛錘儀將負一層預留控制點引測到±０.000樓板上，并根據該控制點引出八個定位控制點，閉合校驗后引測出其它軸線。

A 如下圖定出O1～O8個地位基準控制點。

B 八個定位基準控制點要求土建先預埋10X200X200的鋼板，突出樓板約5mm，投放好后在上面打上一小圓點，四周1米以內不許堆放任何東西，用鋼管做保護。同時要求土建施工單位按圖上尺寸在每層樓面預留直徑為300mm的預留孔。

C O1～O8八個地位控制點設立完后必須經監理復核符合規范要求后，方可使用。





③ 第二節鋼柱垂直度控制：利用±０.000樓板放好的軸線和引線來測量。在立第二節鋼柱前，先測出第一節鋼柱的垂直度偏差，以便第二節鋼柱安裝時做相應的調整。

④ 第三節鋼柱的垂直度控制：首先測出第二節鋼柱的垂直度偏差，再以第二節鋼柱的垂直度偏差來調整第三節鋼柱的垂直度。用經緯儀照準柱第二節鋼柱邊，再看第三節鋼柱柱頂邊，使第三節鋼柱的垂直度與第二節鋼柱的垂直度偏差反方向偏移同樣偏差量。

⑤ 第四節、第四節鋼柱以上鋼柱可以同第三節鋼柱的控制方法來測量。

⑥ 因考慮到每次測量有誤差，故在三層、十三層、二十一屋、二十八層、屋面層用天頂垂準儀做五次精密復測。相應樓層在做完精密復測后，方可進行下一節鋼柱的安裝。同時要求在相應樓層做精密復測時，土建必須跟上，保證軸線和引線的投放。

⑦ 標高控制：

A 根據實際施工情況，分主樓和裙房施工。先是主樓施工，后是裙房施工。因此采用⑫/○D軸鋼柱為標高的基準測量柱。利用已經給出的標高控制點，將標高引測到基準測量柱上，在+0.500標高處做好標記，并做好保護（正好在第一節鋼柱柱頭上，打一個小眼來做標記）。

B 從一層到十三層每節鋼柱都以基準測量柱來控制，采用鋼尺丈量。

C 在十三層基準柱上即+45.500標高處做好標記,同時用全站儀對其精密復測,并調整精確。

D 從十三層到二十八層每節鋼柱都以基準柱+45.500標高來控制，采用鋼尺丈量。

E 同樣在二十八、屋面也做一標記，以上鋼柱采用同上方法控制。

三、軸線及各控制線的放樣

1、根據現有軸線，用經緯儀直接在基礎底板和±０.000樓板上放出軸線和引線，先整體后細部的原則。其它各軸線用兩臺經緯儀和鋼尺配合投放。

2、八個地位控制點O1～O8利用放好的軸線來投放。

3、三層、十三層、二十一屋、二十八層、屋面用天頂垂準儀在相應樓層投出O1～O8八個點，再放出各軸線和引線，對各柱的垂直度做精確復核。

四、軸線及高程點放樣程序

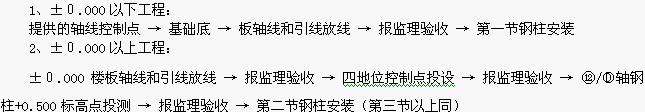

五、施工時的各項限差和質量保證

1、為保證誤差在允許限差以內，各種控制測量必須按《城市測量規范》執行，操作按規范、、、進行，各項限差必須達到下列要求：

控制軸線，軸線間互差：>20m 1/7000（相對誤差）

≤20m ±3mm對于軸線小于±3mm

單節鋼柱垂直度≤1/1000，且不大于10mm，整體垂直度≤H/2500+10.0mm，且不大于50.0mm。

2、垂直度觀測：用兩臺經緯儀觀測。

3、放樣工作按下述要求進行：

用于細部測量的控制點或線必須過檢驗；

細部測量堅持由整體到局部的原則；

有方格網的必須校正對角線；

方向控制線必須清楚明確。

六、變形觀測

因+0.500標高基準測點設在鋼柱上，考慮到鋼結構本身有沉降故在施工場地外圍設一觀測點，每月觀測一次。

七、測量復核措施

控制軸線與垂直度的復核措施按二、三敘述進行。細部放樣采用不同人員、不同儀器或鋼尺進行。有高差作業或重大項目的要報請相關部門或上級單位復核并認可。

八、施工測量工作的組織與管理

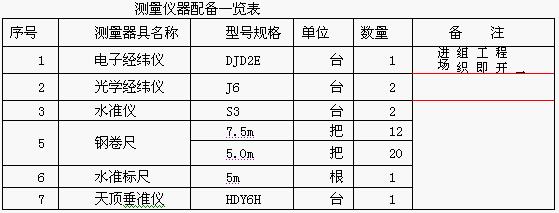

1、主要儀器的配備情況





2、施工測量管理人員組成：





九、儀器保養的使用制度

1、儀器實行專人負責制，建立測量儀器管理臺帳，由專人保管、填寫。

2、所有測量儀器必須每年校準一次，在儀器上粘貼校準狀態標識，具備合格的計量檢定證書，并由項目部測量負責人每半月進行自檢。

3、儀器必須置于專業儀器柜內，儀器柜必須干燥、無塵土。

4、儀器使用完畢后，必須進行擦拭，并填寫使用情況表格。

5、儀器在運輸過程中，必須手提、抱等，禁止置于有振動的車上。

6、儀器現場使用時，測量員不得離開儀器。

7、水準尺不得躺放，三角架水準尺不得做工具使用。

十、測量管理制度

1、所有測量人員必須持證上崗。

2、上崗前必須學習并掌握《城市測量規范》、《工程測量規范》、《建筑工程施工測量規范》。

3、到現場放樣前，必須先熟悉圖紙。

4、所有測量人員必須熟悉控制點的布置，并隨時巡視控制點的保存情況，如有破壞應及時報告。

5、測量人員應了解工程進度情況，經常同有關領導和有關部門進行業務交流。

6、經常與專業測量人員保持聯系，及時掌握圖紙變更。

7、愛護儀器，經常進行擦拭，檢查時儀器保持清潔、靈敏，并定期維修，保證完好狀態。
