        工人體育館改擴建工程解讀



        作者：建筑鋼結構網

					時間：2009-12-22 20:26:10					[收藏]















工人體育館的奧運改擴建工程經歷了從有到無、再從無到有的過程。除了屋蓋、梁板柱結構承重構件、樓梯和部分保留內墻之外，其他部件全都拆除，再進行結構加固、重新安裝機電管線、裝飾裝修，改造得非常徹底。改造后的工人體育館最大限度地保留了原來的外觀，并增加了很多人性化的功能，舊貌換了新顏。



      “改建工程還是很不容易的，在某種程度來講甚至比新建還要難?！北本┦薪ㄖO計研究院一所主任建筑師，工人體育館、工人體育場奧運改造工程設計師黃盛昕說?！靶陆ㄊ菑臒o到有，而改建是先從有到無、再從無到有的過程?！?br />


徹底拆除  從有到無



　　從有到無是先拆除，哪些需要改、哪些不要改，哪些能保留、哪些不保留，必須進行論證，確定改造原則。這很重要，因為如果前期考慮不周，會對后期改造造成不必要的麻煩。

　　“一般工程就一套圖紙，工體改造至少兩種。一種是拆除的，需要拆的、需要保留的，都在老圖紙上標出來，還涉及到施工隊的工作程序。改建工程從有到無是非常重要但卻很麻煩的過程?！秉S盛昕說。

　　為第26屆世乒賽而建的北京工人體育館，是新中國第一個萬人體育館，也是最早出現在新中華人民共和國郵票上的體育館。建成后一直是北京地區舉行大型活動的重要場所，見證了中國體育事業的輝煌和新中國的滄桑巨變。

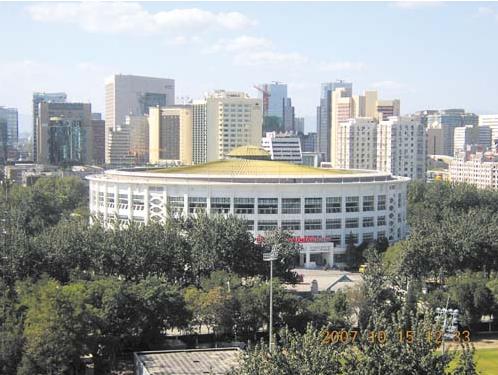

　　工人體育館為圓形，建筑面積40200平方米，屋蓋采用輪幅式雙層懸索結構，跨度達到94米，是我國懸索結構大跨度建筑物的經典之作。盡管修建時間較長，但很多設計理念和結構都具有標志性的意義。

　　近半個世紀后，為了迎接2008年北京奧運會拳擊比賽以及殘奧會盲人柔道比賽，工人體育館在保留原有風貌的原則上進行了改建。

　　“改造時最大限度地保留了原來的外觀和結構，就連門上的鏤空裝飾都得以保留，改造時對保留部分重新清洗和粉飾?！秉S盛昕說，“雖然外觀沒變，但工人體育館的改造非常徹底，在‘從有到無’的拆除過程中，除了屋蓋、梁板柱結構承重構件、樓梯和部分保留內墻，其他全部都拆了再進行結構加固、重新安裝機電管線、裝飾裝修。由于之前一直沒有經過大的改造，體育館的情況比較清楚，又不涉及太多利舊的問題，所以相對工人體育場來說，工人體育館的拆除過程更輕松一些?！?br />


新型技術強壯“筋骨”



　　對于在建設之初沒有設計抗震功能的工人體育館，在“從無到有”的建設過程中，最重要的是結構加固。根據改建之初定的原則，改建后的體育館需要達到應有的抗震標準，這也使結構加固成了此次改建工程中最有難度也是最有技術含量的一項工程。

　　“根據體育館的基本情況，我們采用了一種新型技術，叫‘鋼絞線網片-聚合物砂漿復合面層加固技術’。”黃盛昕說，“在設計過程中，也曾想使用消能器或鋼結構構件來進行加固，但相關構件做上去非常影響使用空間，占用其他專業的位置。而采用現在的方式不占建筑空間，強度高，耐久性、耐火性能好，更適用于體育館這種建筑。另外，施工方便，無污染。”

　　“鋼絞線網片-聚合物砂漿復合面層加固技術”主要用于對梁板的加固上。為提高原有板的受力度，在其兩頭用高強鍍鋅鋼絲繩拉住，用抗壓力同樣很強的聚合物砂漿包住鋼絲繩，使之與原有梁板成為一個整體。改造后，梁板厚度增加3厘米，增加了梁板承載力。而原有的48根柱子截面邊長增加30厘米，圓形的柱子也變成方形，增大柱截面，體育館的“筋骨”更加粗壯結實。

　　“這是第一次在國內大規模應用此項新技術。在設計和施工過程中，我們結合這個技術進行了大量科學實驗工作，我們院還參與編寫了北京地區的《鋼絞線網片-聚合物砂漿復合面層加固混凝土結構施工技術與驗收規程》?！秉S盛昕說。



舒適節能的人性化改造



　　除了結構加固，這次改造體育館的奧運功能用房、屋頂、觀眾席座椅、記者評論員席、殘障觀眾設施、給排水系統、通風系統和強弱電系統等全都改頭換面。

　　盡管外觀基本保持了原樣，但功能卻增加不少。體育館原來的窗戶已經不能滿足現代節能環保的要求，這次改造全部更換為綠色環保的鋁合金雙層玻璃窗戶；對外墻、屋頂進行翻修更新，同時還增設外墻保溫；比賽大廳頂棚上吸音板全部更換，滿足比賽及賽后演出的聲學技術要求；體育館還增加了96個直徑500毫米與通風系統相聯接的射流風口，使體育館設計更加人性化，安全性更高、舒服性更強。

　　體育館原來的地下室有10000平米，都是回填土地面，陰冷潮濕，除了機電用房，沒有使用價值。此次地下室同樣也進行了全面改造，專門在場館的西南建立了能源中心，將熱力設備及變配電設備全部移出，這樣噪音大大減少，保證比賽不受外界干擾。而地下室騰出的面積，成為奧運功能用房。

　   為了消防安全，改造后的工人體育館在4層休息環廊頂部安裝了遇火能自動打開的排煙外窗，比賽大廳周圍還設置了6門智能大水炮，能自動追蹤火源，自動滅火，有效地保證了比賽大廳的安全。

　　改造后的工人體育館，還增加了殘疾人坡道、殘疾人衛生間等無障礙設施。原來室內外高差達1.2米，入口處因此增設了永久性無障礙坡道，館內設了可挪移的臨時坡道，體育館首層還設3個專門的無障礙衛生間。



舊貌新顏的場內裝飾



　　工人體育館的比賽大廳的色調曾讓設計師費了一番腦筋，“我們提供了冷色調、暖色調以及中性色調3種方案以供甲方選擇，也全都畫了效果圖。甲方認為體育館賽時是拳擊比賽，需要熱烈一點的顏色，而賽后運營很大一部分是開演唱會，從各方面講都傾向于暖色調。所以，最后整體色調為以紅為主，比賽大廳重新更換的12000個固定坐席和1000個臨時坐席的顏色為紅黃搭配?！秉S盛昕說。

　　而觀眾首層疏散大廳的內裝飾也舊貌換了新顏，大廳屋頂拋棄了以前木龍骨、綠灰漿的弧形吊頂，采用三維立體的弧形吊頂裝飾，用的是紅白相間的鋁扣板。比賽大廳原來綠色的中心環吊頂變?yōu)闇\白底色，并增加紅色八角星裝飾圖案，八角星外有一金黃色環形帶。輪輻式雙層懸索結構的天花板看上去有點像一只巨大的電風扇外罩，更具動感。

　　另外，體育館首層入口大廳內屋頂照明燈由筒燈改為吊燈。在燈光的照耀下，改造后的體育館更加金碧輝煌，富有層次感，有良好的視覺效果和現代感。出于拳擊比賽對于場地燈光的要求，比賽大廳天花板上還垂下幾組臨時吊掛的排燈，燈光直達場地中央紅白藍3色相間的拳臺，賽后這些燈具可重復利用，安回頂棚。



運營設計示范場館



　　工人體育館是最早開工的奧運場館之一，也是被奧組委定為唯一奧運運營的示范場館。

　　“建設方只是搭臺的，將來唱戲的各種各樣不同的人員，而奧運會有特殊的功能要求，涉及方方面面因素。和一般工程只有一個甲方不同，奧運會功能要求來自多方，很多問題奧組委還得和相關國際單項運動組織、BOB（北京奧林匹克轉播有限公司）協調，并取得他們的批準。而這有一個工作周期，奧組委也不可能一下把所有的要求提得這么明確。甚至奧運大綱到后期都還有很多調整。但工期不能等，活必須干在前頭，后期只能隨著奧運功能調整而改動?？赡軍W組委很早以前就已經意識到這個問題，在工程建設的前期就開始組織運營設計?！秉S盛昕說。

　　因為工人體育館較早開工，而且和當時還未建成的新建場館不同，這是現實中存在的一個館，而且它的奧運會及殘奧會功能都很齊全，因此，工人體育館有幸成為示范場館。由北京奧組委執行副主席劉敬民親自主持，2005年7月28工體館內隆重舉行了示范場館工作啟動儀式。

　　“運營設計有一個很重要的意義是把這個奧運的功能全部貫徹到圖紙里頭，功能細到一張桌子上擺幾部電話，都要表現出來。”黃盛昕認為示范場館的意義是拿這個工作來整個推動奧運場館建設，“我理解兩個目的，一是為了以后少走彎路，少一些因為功能調整而拆改；另外一個也是為了奧運會的正常運轉，將來各國各種身份不同的人員來了，他可能一看到運營設計的圖紙，知道你場館怎么用，怎么運作，包括流線、包括使用方式、包括房間的設施，就如同使用說明書，一目了然。”

　　因為是示范場館，工人體育館的改造完全是建立在運營設計基礎上，將奧運會8種人的功能分區分得非常明確。比如在場館疏散人流的設計上，原來館外場區只有北門、東門以及東南門的工人體育館，改造后在西側開一個和東門一樣大小的西門。奧運會期間，運動員及工作人員將從西門進入，媒體及VIP人員從東門和東南門進入，觀眾則從北門和東門進入場館。除此之外，整個涉及安?？刂凭€以內的所有設施都要綜合考慮，合理布置，所有的具體功能都安排得非常詳細，滿足奧運需要。

　　雖然改建工程已經圓滿完成，奧運會也已經召開，但作為設計方，在賽時還有保駕護航的工作。設計團隊必須根據使用過程中發現的問題，綜合各方面的意見，在細節處雕琢，按照工作部署，做后期的工作?！皩ξ覀儊碚f，實際上，只有奧運會和殘奧會勝利閉幕了，才能真正舒一口氣。”黃盛昕說。
