        北京大學體育館解讀



        作者：建筑鋼結構網

					時間：2009-12-22 20:26:10					[收藏]

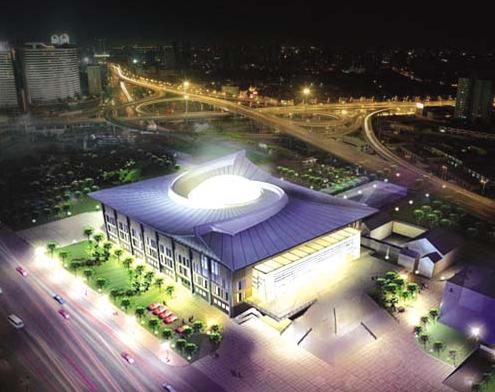

				北京大學體育館的屋脊利用金屬屋蓋上兩條螺旋展開的曲面作為形體，站在平地上仰視，如同兩翼伸展的脊梁，它代表了民族之脊、教育之脊、國球之脊、建筑之脊，因此，被稱為“中國脊”。若是俯瞰，卻發現屋頂另有一番天地：中央突出的透明球體配上兩條旋轉屋脊，動感“國球”呼之欲出。








走在北京中關村大街上，透過繁鬧的電子城向北望去，一座恢宏典雅的體育館矗立在大街的北端?；一{(diào)的外立面給中關村大街平添了幾分文化氣息，翹出的屋檐，又與它相鄰的建筑融為一體。這就是2008年奧運會乒乓球比賽場館??北京大學體育館。

　　歷屆奧運會乒乓球賽場都是由綜合體育館改建而成，北京大學體育館則是奧運會歷史上首個專門為乒乓球項目而建的專項場館。體育館坐落在北京大學校園內，用地規模17100平方米，距奧運村約8公里。

　　北京大學體育館比賽時場地可放置8張標準的乒乓球臺，并有熱身場（可放置16張球臺）以及相應的運動員、裁判員、VIP、贊助商、新聞媒體、國際乒聯、場館運營等功能用房；賽后可舉辦乒乓球、手球、籃球、羽毛球、排球等比賽，也可供專業運動員訓練及大學生上體育課，或者作為舉辦大型學生集會和文化表演的場地，并提供游泳館、室內足球場、保齡球、沙壺球、壁球、武術、攀巖等場地。它的落成，不僅使北大學子有了全新的綜合體育館，而且還成為了國際乒聯高級教練的培訓中心，也為現代奧運建筑史濃濃地添上了一筆。



頂天立地“中國脊”



　　北京大學體育館的兩條屋脊就像兩條巨龍，盤旋在屋頂中央的透明球體周圍，體現出一個旋轉中乒乓球的動感。在設計之初，設計方同濟大學建筑設計研究院就選擇了乒乓球與“中國脊”相結合作為建筑形象。

      體育館的造型緊扣“中國脊”這一立意主題，利用金屬屋蓋上兩條螺旋展開的曲線屋脊，作為形體創作的要素，來象征百折不撓精神的民族之脊，象征中國現代教育脊梁的北大之脊，象征中國體育運動脊梁的國球之脊，象征傳統建筑靈魂的建筑之脊。

　　在形體處理中，設計團隊非常注重對體育建筑造型與乒乓球運動特征的體現：由旋轉屋脊與中央透明球體組成的屋蓋體現出了體育建筑力的神韻，并與下部體塊之間形成實與虛的對比。外立面呈框架狀矗立的素色混凝土板，是從中國傳統建筑的結構形式中獲得的靈感，屋面上兩條屋脊旋轉所形成的曲面，很好地詮釋了乒乓球運動速度、力量、旋轉的真諦。屋蓋的設計與鳥巢異曲同工，都是將鋼結構扭曲出角度，以建筑結構本身呈現建筑造型，中央的玻璃球體也象征著乒乓球的形狀。屋蓋為弦支網殼鋼結構，鋼結構由預應力拉索支撐體系、水平與豎向支撐體系等7個部分組成，跨度為64米，屋面為雙曲面，曲線連拉帶拽地托起了這個“乒乓球”，形成了一道亮麗的“中國脊”。

　　這個脊梁，含有民族的、教育的、體育的和建筑的四層寓意?！澳切└矣诳?fàn)帯⑽槐拔锤彝鼞n國的仁人志士是我們中華民族的脊梁；北京大學是我國近代高等教育的發祥地，是中國教育的脊梁；乒乓球是我們的國球，從這個意義上說乒乓球是中國體育的脊梁；再者，屋脊又是中國傳統建筑風格的象征，因此，我們就想到了要用一個形象的設計來表達脊梁這個概念?！痹O(shè)計師湯朔寧如是說。

　　這么一個三維立體的曲面屋蓋鋼結構，有幾十榀主桁架，每一個主桁架，又有幾十個副桁架組成。這么多的鋼桁架，每一榀的形狀角度都不同，需要做大量的模擬實驗來計算出精確的數據。同時，這么大跨度的鋼結構屋架底下沒有一根柱子，而是通過底下鋼索網的張拉作用支撐起來，受力方式非常復雜。

　　同時“中國脊”也注重對北京大學傳統建筑文脈的體現。體育館外形設計典雅大方，既與北大傳統文脈相呼應，較好地融入到北大校園中，又能體現二十一世紀體育建筑的風采，其端莊的構圖形式能夠與周邊其余的北大建筑取得呼應。



新科技為場館增彩



　　就像北京奧組委評價的那樣，北京大學體育館是新建奧運場館中運用新科技最多的場館。

　　體育館的墻體方面，采用了保溫隔熱材料，安裝在游泳館屋頂?shù)奶柲懿牧习蹇梢越o泳池里的水提供熱量。主體育館采用地源熱泵系統解決了取暖制冷問題，屋面的虹吸式雨水排水系統將盡可能多地回收利用雨水。燈光照明系統方面，乒乓球館主賽場、熱身場和游泳池的照明控制均采用了在雅典奧運會中成功使用的無鉛化專業體育照明產品，采取分布式智能照明控制系統來預置燈光布景，根據不同使用、轉播要求，方便快捷地進行相應燈光場景的切換等。變配電室內綜合自動化系統將與體育館BA系統聯網，主要的線路開關、變壓器，都能實現遠距離實時遙測、遙信、遙調、遙控。體育館采用的大量新技術，本身就是對科技奧運和綠色奧運最好地詮釋。

　　不論是從鋼結構體系到地源熱泵系統，還是從虹吸式排水再到智能控制系統，體育館里任一細微之處都能見到科技閃光，許多苛刻的比賽環境要求都在這個場館里首次得到了體現。為保證運動員比賽時不受環境影響，場館內將通風空調風速控制在0.2米/秒以下，燈光照明系統采用了在雅典奧運會中成功使用的無鉛化專業體育照明產品，賽場地面為雙層架空運動地板，專門從美國進口。

　　此外，體育館有一面冠軍墻，到2008年8月，將請來奧運會歷史上所有的乒乓球冠軍，在這面墻上按下他們的手印，為奧運會乒乓球項目留下寶貴的遺產。而事實上，乒乓球項目的世界冠軍，絕大部分都是中國人。因此這一舉動，也將使“中國脊”的含義進一步的實至名歸。



煞費苦心護文物



　　北京大學體育館傳統造型“中國脊”伸展兩翼，與燕園建筑一脈傳承，在現代建筑中體現出中國建筑傳統，并與擁有百年歷史的北大學府相得益彰。

　　體育館東鄰中關村北大街，西至治貝子園，南到太平洋電子大廈二期，可謂寸土寸金的黃金寶地。然而建設過程中，為了保護古建筑和古樹，偌大的場館卻在這方寸之間折騰了好幾回。

　　按照計劃，乒乓球館的附屬建筑游泳館建在主館西北角，在設計時的選址和北京大學東南門南側的古代文學研究所辦公地的一座四合院有部分重合，這就意味著要建場館必須拆掉四合院。而這座四合院是一組清晚期四合院文物保護建筑??始建于清嘉慶年間的“治貝子園”，是北京重要的文物保護單位。四合院南側也生長著北京現存不多的6株珍貴的樹種各異、姿態俱佳的掛牌保護古樹，分別有馬尾松、白皮松、側柏、國槐等，其中最古老的一棵白皮松已有100多年歷史了，是北京生長年限最久的白皮松。

　　為了保護治貝子園和古樹，在游泳館地基都已打好的情況下，設計人員又重新做了方案，主場館西邊的游泳館嚴絲合縫地向東挪了6米，可為了讓古樹更好生長，后來決定再次“搬家”，又南移3米，地下所有預先埋好的管道和布線也隨著場館兩次“搬家”拐了兩回彎。

　　但移動之后，場館就與東邊正在施工的地鐵四號線更近了，很多地下管路不得不重新對接，加大了工程的難度。然而，為了保護這座“文物”級古建，設計師們煞費苦心，在十分有限的用地范圍內，既滿足了奧運會比賽時和賽后的各種功能與交通流線的要求，又較好地解決了西北角“治貝子園”與古樹的保護問題。

　　最高學府北京大學，奧運奪金大戶乒乓球，世界上首個奧運乒乓球館……北京大學體育館有著太多讓我們必須關注它的理由。在即將舉辦的第29屆奧運會中，我國的乒壇健兒們將在這座寓意深重的場館中摘金奪銀，展示挺起了脊梁的中國人民的迷人風采。
