        復合鋁板幕墻的制作與安裝



        作者：建筑鋼結構網

					時間：2009-12-22 20:26:15					[收藏]


































　　摘　要：隨著我國現代建筑的迅速發展，外墻面的裝飾已日益為人們所重視。復合鋁板幕墻作為一種新型外墻裝飾材料，在美觀、色彩、色差、耐用、平整性、造型上都達到了一個更新的水平，為建筑師設計創造提供了廣闊的想象空間。同時復合鋁板幕墻又具有加工制作方便、施工速度快等特點，越來越多受到建筑界以及人們的青睞。但是，由于目前尚未有復合鋁板幕墻的國家技術標準，施工中存在不可因素。本文主要詳述復合鋁板幕墻的制作與安裝，以供參考。　　

　　關鍵詞：復合鋁板 幕墻





　　1　復合鋁板幕墻的功用和制作安裝前的準備　　

　　復合鋁板幕墻的功用多屬于建筑外裝飾和外圍護型，即建筑物在本身已有普通磚墻或其它類型墻體。在其外面安裝的復合鋁板幕墻除了自身對建筑物的裝飾作用外，還對建筑物起到外圍護的作用。這樣的鋁板幕墻本身要求有較好的抗風壓、水密性、氣密性能和耐候密封系統?！　?br />
　　復合鋁板幕墻在制作安裝前應對建筑設計施工圖進行核對，并應對建筑物進行復測，按實測結果對原設計進行調整后方可加工組裝。加工幕墻構件所采用的設備、機具應能達到幕墻構件加工精度要求，其量具應定期進行計量檢定?！　?



　　2　幕墻板制作　　

　　2.1　板型控制　　

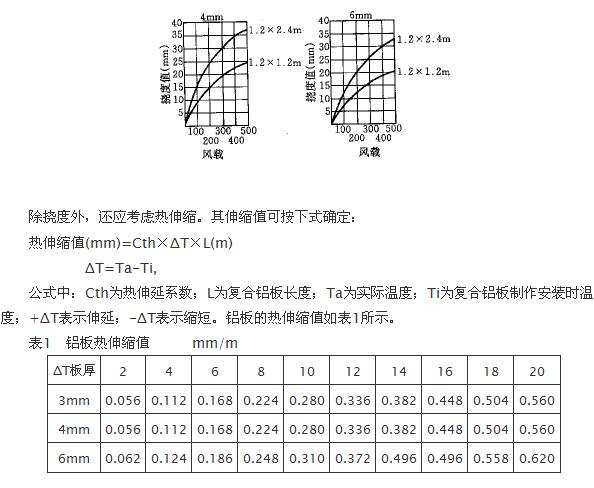

　　復合鋁板幕墻的分割除了考慮裝飾效果外，還應考慮其抗風變形能力。幕墻板主要承受風載，其抗風載變形能力依賴于板的厚度、長寬比、支點間距和支承條件等。如果鋁板幕墻立面的分割太大，其板厚尺寸與長寬兩個方向的尺寸相比小得多，使板面在風荷作用下易產生撓度變形，影響幕墻整體效果。若設計不當，還會在板面上留下不可逆的塑性變形。另外，即使同樣的面積，不同長寬比的板其撓度值也不同，如3.2m×0.8m(長寬比=4)的板其抗風載變形能力就小于1.6m×1.6m(長寬比=1.0)。圖1為實際測量的四邊固定的板的抗風載撓度值?！?br />



在板型控制應用中，一般多綜合考慮以上各種因素，再根據實樣檢測和經驗來確定面板組件的支撐固定方式和板后加強筋的位置及數量?！　?

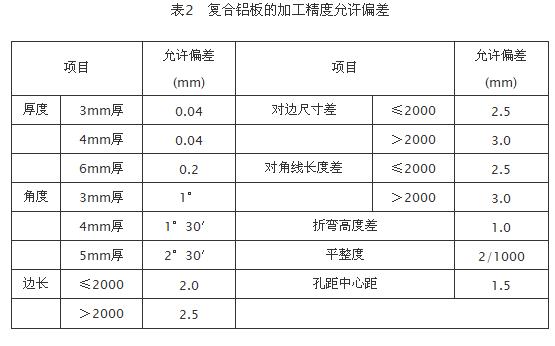

　　2.2　復合鋁板的加工　　

　　復合鋁板可用一般機具進行裁切、鉆孔、修邊、彎折。　　

　　復合鋁板的制作與其支撐固定方式有關。通常沿四周距邊緣一定寬度溝槽、切角，再折成盆形板，然后在板后加鋁方管加強。四周通過鋁角碼(或鋁角鐵)與框架連接固定。這種安裝方法較牢固、較果好，已被廣泛采用(見圖2)。




2.4　復合鋁板的存放和搬運　　

　　復合鋁板應傾斜立放。傾斜角不大于10°，地面上應墊上厚三合板。搬運時應兩頭同時抬起，不要推拉以免損壞表面氧化膜或涂層。工作臺面應平整、無硬物，不可傷及鋁板表面?！　?





　　3　鋁龍骨制作　　

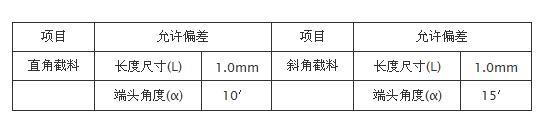

　　(1)截料尺寸允許偏差(見表3)　




(2)截料端頭不應有明顯加工變形，毛剌不大于0.2mm?！　?br />
　　(3)孔位允許偏差±0.5mm，孔距允許偏差±0.5mm，累計偏差不大于±1.0mm?！　?br />
　　(4)橫龍骨的截料尺寸應比實際尺寸短一些，以便安裝后留出一定間隙，使龍骨可以松動?！　?



　　4　安裝　　

　　4.1　安裝前的準備　　

　　施工安裝前應檢查各連接位置預埋件是否齊全，位置是否符合設計要求。預埋件允許偏差：標高偏差±10mm；軸線左右差±30mm?！?

　　預埋件遺漏或位置偏差過大、傾斜時，應采取補救措施。幕墻預埋件和連接件應進行防腐處理，不同金屬材料接觸處應設置絕緣墊層或采取其它防腐措施進行處理?！　?

　　4.2　橫梁與立柱安裝　　

　　(1)測量放線　測量放線應與主體結構測量放線相配合，水平標高要逐層從地面引上，以免誤差累積。測量時風力不應大于四級，應沿樓板外檐彈出墨線或用鋼琴線定出幕墻平面基準線。從基準線外反一定距離為幕墻平面，以此線為基準確定立柱的前后位置，從而決定整片幕墻的位置?！　?br />
　　(2)立柱安裝　立柱先連接好連接件，再將連接件(鐵碼)點焊在預埋鋼板上，然后調整位置。立柱的垂直度可由吊錘控制，位置調整準確后，才能將鐵碼正式焊接在預埋鐵件上。安裝誤差要求：標高±3mm；前后±2mm；左右±3mm?！　?br />
　　立柱一般為豎向構件，是幕墻安裝施工的關鍵之一。它的準確和質量將影響整個幕墻的安裝質量。通過連接件幕墻的平面軸線與建筑物的外平面軸線距離允許偏差應控制在2mm以內，特別是建筑平面呈弧形、圓形、四周封閉的幕墻，其內外軸線距離將影響到幕墻的周長，應認真對待。　　

　　立柱可以是一層樓高或二層樓高為1整根，長度可達7.5m，接頭應有一定間隙，不小于10mm，采用套筒連接法。連接件與預埋件的連接若為二層樓高或1整根時，為增強幕墻框架剛度，可適當增加立柱與主體結構的連接點。采用間隔的鉸接和剛接構造，鉸接僅抗水平力，連接點位置是磚砌體時，連接件不能采用膨脹螺栓，應采用穿墻螺栓固定；而剛接除抗水平力外，還應承擔垂直力并傳給主體結構。　　

　　(3)橫梁安裝　橫梁一般為水平構件，是分段在立柱中嵌入連接，橫梁兩端的連接件安裝在立柱的預定位置。橫梁套在連接件上，不要固定，并在制作時有意稍微縮短下料長度，使接頭處有一定間隙。由于立柱間是通過套筒連接，接頭處存在間隙，橫梁與立柱間同樣存在間隙，從而使立柱和橫梁安裝后能夠形成一個具有一定變形能力的框架骨架，以適應和消除建筑撓度變形和溫度變形的影響，提高其承載能力。但如果橫梁出現弧形、折線或折角，為防止橫梁脫落，應將橫梁與連接件固定?！　?br />
　　橫梁的安裝精度：相鄰兩根橫梁的水平標高偏差不大于1mm，同層標高偏差不大于4mm，與立柱表面高低偏差不大于1mm。同一層的橫梁安裝應由下向上進行。當安裝完一層高度時，應進行檢查。

　　4.3　復合鋁板安裝　　

　　復合鋁板制作成型后，整塊鋁板通過四周鋁角碼(或鋁角鐵)與龍骨連接，用螺絲固定在龍骨上，安裝簡便，但要注意安裝精度控制。　　

　　鋁板安裝精度：立面垂直度2mm 表面平整度3mm；陽角方正3mm；接縫平直0.5mm。安裝節點大樣如圖3所示。

4.4　耐候膠嵌縫　　

　　復合鋁板的接縫寬度除考慮立面的裝飾效果外，更要考慮受熱膨脹后的熱伸縮量。其接縫寬度可按下式計算：　　

　　S≥1/ε+｜e｜

　　l=αLΔT(1-Kt)

　　ΔT=KΔt　

　　式中：S??接縫寬度；　　

　　　ε??變形率(20%～15％)；　　

　　　α??線膨脹系數(24×10-6mm)；　　

　　　ΔT??溫度差；　　

　　　K??溫度修正系數(0.8)；　　

　　　Δt??表面溫度差；　　

　　　e??加工誤差(3mm)；　　

　　　Kt??減低率(0.2)；　　

　　　l??膨脹量；　　

　　　L??幕墻板長度或寬度。　　通常的接縫寬度在12～22mm范圍?！　?br />
　　接縫必須用耐候膠嵌縫予以密封，防止氣體滲透和雨水滲漏?！　?br />
　　嵌縫耐候膠注膠時應注意：①充分清潔板間縫隙，保證粘結面清潔，并加以干燥；②為調整縫的深度，避免三邊沾膠，縫內充填聚氯乙烯發泡材料(小圓棒)；③注膠后應將膠縫表面抹平，去掉多余的膠；④注意注膠后養護，膠在未完全硬化前，不要沾染灰塵和劃傷?！　?br />
　　鋁板幕墻安裝后，從上到下逐層將鋁板表面的保護膠紙撕掉，同時逐層同步拆架。拆架時應注意保護鋁板，不要碰傷、劃傷，最后完成整個幕墻工程的施工?！　?



　　5　工程應用實例　　

　　汕頭國際會展中心是汕頭經濟特區科技、文化交流活動中心，是汕頭市的重點工程。該工程建筑面積3.2萬m2，投資約2.3億元，采用框架結構。外墻為加氣輕質混凝土磚墻，外裝飾采用復合鋁板幕墻和隱框玻璃幕墻。外墻總面積1.62萬m2，其中復合鋁板幕墻面積1.3萬m2，其功能為建筑外裝飾和外圍護。
