2．高層建筑工程

    在高層次建筑結構中，鋼管混凝土柱具有很強的相容性，它既可在混凝土結構體系中因時因地制宜地取代部分鋼筋混凝土柱，以解決高層建筑底部的“胖柱”問題和鋼筋高強混凝土柱的脆性破壞問題；也可在鋼結構體系中取代鋼柱，以減少鋼材用量和減輕風致振動等。

    我國是采用鋼筋混凝土結構的大國，絕大部分高層建筑都是鋼筋混凝土結構體系。隨著高度超過100m的超高層建筑大量興建，在高強混凝土還不普及的80年代后期，人們開始應用鋼管混凝土柱以解決“胖柱”問題的探索，在北京建造了四川大廈的地下車庫^[15]，在福建建造了泉州郵電大廈（15層）、廈門金源大廈（28層）和阜康大廈（25層）^[16]。進入90年代以后，C60級高強混凝土柱大量應用，“胖柱”問題有所緩解，但高強混凝土柱的脆性破壞問題復又突出。在此情況下，鋼管高強混凝土柱應運而生，它既解決了高強混凝土柱的脆性破壞問題，又進一步減小了柱的橫截面尺寸。廣州好世界廣場大廈（33層?┞氏扔?/FONT>1993年采用了C60級的鋼管高強混凝土柱并獲得成功。鋼管高強混凝土柱在“減肥”方面的有效性，逐漸得到 結構工程界的認同。據不完全統計，短短數年間，在廣州、天津、深圳、重慶、北京、昆明、福州和南京等城市采用鋼管高強混凝土柱的超高層建筑已有20多座（表1）。

表1 采用鋼管高強混凝土柱的高層建筑匯總

其中深圳賽格廣場大廈（25層）還是我國自行設計和施工的屬于鋼結構體系的超高層建筑，它為我國剛剛起步的高層建筑鋼結構的發展，提出了一條可供參考和選擇的技術路線。

實踐表明，在高層建中采用鋼管混凝土柱以后，除梁/柱節點構造變動較大外，在施工程序上，與原不的結構體系幾乎無甚差異例如混凝土結構體系仍然是按樓層分段施工，柱子為每1～3層樓安裝一次鋼管和從管的上口澆灌混凝土。只是鋼管兼具鋼筋和模板的功能，在工廠預制后于現場一次吊裝就位，現場工序更為簡化。至于鋼結構體系，仍然保持著工廠化程度高、施工速度快等特點。盡管增加了在鋼管柱內灌注混凝土的工序，但因鋼管柱具有足夠的剛度和強度，管內混凝土可選擇在任何時候進行澆灌，甚至可3～4層樓澆灌一次（泵灌頂升），并不占用整個建筑的主導工期。在采用鋼管混凝土柱以后，建筑的地下部分和基礎開挖可實行逆作法施工。這樣，高層建筑地下和地上結構歌曲時并行施工，從而節省大約半年的基礎開挖和地下室施工時間，并可相應解決在大城市繁華地段因施工場地狹窄所帶來的交通、安全、噪聲、環境污染等一系列困擾問題。

實踐還表明，鋼管高強混凝土柱的造價并不比鋼筋混凝土高，而與鋼筋混凝土柱的造價持平。

與普通鋼混凝土術玎比較，鋼管混凝土柱具有更為優越的抗震性能。因鋼管既是縱向鋼筋，又是橫向箍筋，其管徑與管壁厚度的比值至少都在30以下，這相當于配筋率至少都有在4.6%以上,遠超過抗震設計規范對鋼筋混凝土所要求的最小配筋率限值.至于軸壓比問題,由于鋼管混凝土的抗壓強度和變形能力特佳,即使在高軸壓條件下,仍可形成在受壓區發展塑性變形的“壓鉸”,不存在受壓區先破壞的問題,也不存在像鋼柱那樣的受壓翼緣屈曲推移 的問題.因此,從保證控制截面的轉動能力而言,無需限定軸壓比值.就這個意義講,鋼管混凝土的抗震性能比鋼柱和鋼筋混凝土柱都有強.

據陳肇元教授報導^[17],清華大學曾對鋼管混凝土柱鋼骨混凝土柱和鋼筋混凝土柱抗震延性作過一些比較^[18],在相同的試驗條件(試件尺寸、加載裝置、加載制度、軸壓比)下,得出的三者的極限位移角R_u為(1)當軸壓比n=0.4,并且在每級荷載或水平位移下的,則含鋼量5.9%～11.8%、混凝土強度80～97Mpa的鋼管混凝土試件R_u=1/26～1/35,而含鋼量較低或大體相當(7.4%～10.3%)、混凝土強度也較低(62～71Mpa)的鋼骨混凝土術琪 延性(R_u=1/47～1/50)反而不如鋼管柱;至于鋼筋混凝土柱(混凝土強度為60Mpa),在進入屈服階段后,很難在每級水平位移下只反復循環1次,其極限位移角仍然較小,其延長性根本不能與前二種組合術玎比.(2)當軸壓比n=0.6,含鋼量11.8%的鋼管混凝土柱的R_u=1/43,而含鋼量約10%的鋼骨混凝土柱則為1/66,作為極限位移角的延性性能要比鋼管混凝土低50%,至于鋼筋混凝土柱在0.6高軸壓比下的脆性就更加突出.

鋼管混凝土柱的連接構造,關系結構安全,至為重要.它包括鋼管混凝土柱與樓蓋結構的連接、鋼管混凝土柱與鋼筋混凝土術珠連接、鋼管混凝土柱與鋼筋混凝土基礎的連接、鋼管混凝土柱自身的接長、鋼管與核心混凝土界面的抗剪連接等.我國在連接構造的設計方面積累了相當豐富的經驗.例如鋼管混凝土柱與鋼筋混凝土樓蓋體系連接,其剪力傳遞的構造,就有穿心的鋼牛腿和不穿心的環形鋼牛腿及鋼筋環兩大類;彎矩傳遞的構造,也有鋼筋穿心和鋼筋不穿心兩大類,后者則有平行雙梁、變寬度梁和環梁等形式.為驗證這些連接構造成的可靠性,有關單位還進行了專門的試驗研究^[19～23].

以下是幾個典型工程實例.

2.1廣州好世界廣場大廈(圖1)^{[18、19]}

該大廈位于廣州市花園酒店西側,環市東路與建設六馬路交匯處的繁華地段,地上33層,地下3層,地上總高度為116.3m地下層為設備房及人防面積,-1、-2層及地下1、2為商場,3～8層為停車場,9層以上為寫字樓,占地面積3522?,建筑面積57000?,是國內第一座采用C60級鋼管高強混凝土柱的超高層建筑.按7度地震設計.

結構體系為現澆鋼筋混凝土框架剪力墻,柱網為8.2×7.9m～6m(圖2).裙樓柱最大軸國秋13000Kn,主樓柱最大軸力為39000kN.如采用C40級鋼筋混凝土柱,截面尺寸將為1.8m×1.8m,這樣大的柱截面,嚴懲影響建筑使用.經反復研究,決定在地上2層以下,采用C60級的鋼管高強混凝土柱,以縮小柱的截面積.最后,裙樓柱縮小為直徑700?,主樓柱縮小為直徑1100～1200?的鋼管高強混凝土柱,鋼管壁厚分別為10?和20?,管材為Q235鋼,直縫焊接管,從而經濟有效地解決了“胖柱”問題.



鋼管內的混凝土澆灌采用自鋼管上口泵送拋落方式,除在柱的頂部稍作振插處,其余部位不作振搗.經模擬試驗,證明澆灌質量良好.

鋼管高強混凝土柱為本工程地下部分的逆作法施工和并行開展地下部分的施工創造了安全可靠的條件,使工期縮短了6個月.

該工程于1994年1月動工,主體于1995年8月封頂.

鋼管混凝土柱與鋼筋混凝土梁的連接,其剪力傳遞采有箜乞討工字形鋼牛腿(承重銷),梁端彎矩傳遞則視建筑布置的具體情況,或采用雙梁接頭,鋼筋從鋼管兩側通過,或采用單梁接頭,鋼筋直接與穿心牛腿的上下翼緣板焊牢.

                                 2.2天津今晚報大廈(圖3)^[24]

該大廈位于天津市南京路與南開三馬路交匯處東北側,占地面積1.6萬?,總建筑面積8.2萬?.地下兩層,地下38層,總高度為137m.集辦公、寫字樓和公寓于一體,其中地下室為停車場和設備用房,裙房為娛樂中心和市場,標準層共30層,12層以下為辦公用房,13層至25層為出租寫字間,25層以上為公寓,在頂部設有升機停機坪.繼廣州好世界廣場大廈之后,今晚報大廈是采用C60級鋼管高強混凝土柱的第二座超高層建設.按7度地震設計.

     主樓結構體系為內筒稀柱現澆鋼筋混凝土結構(圖4).樓蓋為井式雙向密肋板,其結構厚度為430?.柱網為8.4m×8.4m.柱最大軸力為35000kN,若采有C60級鋼筋高強混凝土柱,截面尺寸需要1.4m×1.4m,這樣一來,8.4m術現金帳的術璋凈距只有7m,每術璋停三輛車已不可能.而采用C60級鋼管高強混凝土柱,柱徑僅1020?,柱凈空為7.38m,可停三輛車,顯著提高了地下停車場的使用效能.根據結構體系的特點,柱子從底至頂,全部采用鋼管混凝土柱..鋼管為3號鋼螺旋縫焊接管.柱子從底到頂分5段逐漸減小，管徑從1020?減至630?，每段縮小100?，管壁厚度從14?逐段減至8?，混凝土從C60逐段降至C35。

柱與板連接，采用不穿心的環形鋼牛腿傳遞剪力。環形牛腿由16條豎向腹板與上下加強環焊接而成。腹板與鋼管柱、上下加強環板之間的連接為雙面滿焊，上下加強環與鋼管柱的連接采用間斷焊，間斷率為50%。彎矩傳遞，與雙梁類似，鋼筋從鋼管兩側通過，不穿過鋼管。

該工程于1994年動工，1995年封頂。

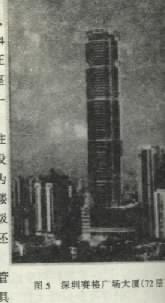

2.3深圳賽格廣場大廈（圖5）^{[25 26]}

該大廈位于深圳市南中路與華強北路交匯處東北角的商業繁華地段,占地9655?,總建筑面積超過16萬?,地上72層(含裙房10層),地下4層,總高度291.6m,是一座以電子高科技為主,兼匯展、辦公、商貿、信息、證券、娛樂為一體的多功能綜合型樓宇.按7度地震設計.這是我國第一座采用鋼管高強混凝土柱的鋼結構體系超高層建筑,也是目前世界最市制一座鋼管混凝土高層建筑
