二、鋼架結構部分
A、操作程序：
1、先在基礎上放線，確定枕梁的位置
2、若用經過防腐處理的木枕梁，可以先在基礎上先鋪一層防潮紙，再把木枕梁放上去，
用螺栓把木枕梁牢牢地固定在基礎上；若用鋼枕梁，則同樣要先鋪層防潮紙，再把C 形鋼枕
梁先鋪放上（當然，遇到螺栓的地方還是要開孔的），調節(jié)整體水平，填實砼，
a) 蓋上U 形槽鋼，兩側打釘子(間隔30cm)。把螺栓上的螺帽旋緊(螺帽下應有墊
圈)。注：槽鋼與C 形鋼接頭應錯開。
b) 鋼梁以及木樓板的鋪設
c) 墻體制作與安裝
d) 樓梯制作
e) 二層天花梁以及木樓板的鋪設
f) 二層墻體制作
g) 屋架制作
（一）基礎安裝
1、基礎做好后的兩種情況：
a) 基礎是全澆式的，可以直接放線、樹墻，放線時要再一次核實尺寸，拉對角線找好
方正，確保墻體位置準確。
b) 基礎是架空式的，即是在條形基礎上鋪枕梁（如圖3）、架鋼梁，鋪木樓板之后再樹
墻(還有一種是用磚頭砌基礎，在磚基礎之上澆一層圈梁，并插上預埋鋼?，鋪上預制板不
過這種價錢低，質量也差，只適合對低消費人群，這里不作細講)。
接下來我們詳細介紹第二種情況的做法。

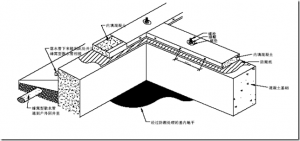

圖3
該圖為鋪設枕梁的示意圖。注：這里用的工具可選用：自攻螺絲槍、卷尺、水平尺、水
平管、水平儀、火藥槍。開孔的工具有：hole punch、手槍鉆、圓筒形開孔鉆頭、錐形開孔
鉆頭、等離子電氣割等。還要用到切割工具：如砂輪鋸、云石機等。

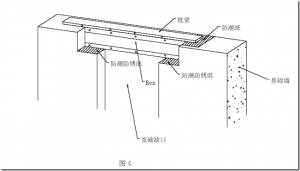

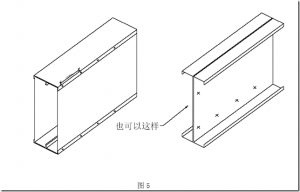

在鋪設枕梁時，往往還會遇到這種情況，即遇到基礎墻不連貫，中間有一個較大的缺
口，這時可以做個Box 搭過去，如圖4、5。如果跨度不是太大(≤610mm)，且又無梁垂直擔
在上面，則可以不用考慮。
2、以上兩種做法都可以，如果跨度較大，鋼材壁厚可以采用≥1.5 的。BOX 可用角鐵固
定在基礎上，(即把角鐵先固定在BOX 上，然后放到位置，再用水泥鋼釘通過火藥槍把角鐵
固定在基礎上)。
4

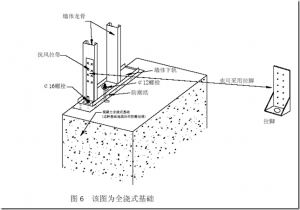

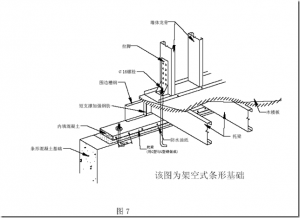

在美國過來的圖紙以及施工上經常會看到用“拉腳”，主要用在加強螺栓上，即與φ16
相連接，當然這里也可以把抗風拉帶換成“拉腳”將更牢。(注：該種為全澆式基礎，為了
防止首層室內潮氣太大，可以在地平內作防潮處理，可鋪油氈,即兩氈三油)。如圖6、7
：
