鄂爾多斯大劇院鋼結構工程節點復雜，多根桿件空間匯交，雙曲面螺旋結構的箱型構
件復雜多變、安裝定位難度大，本文重點從安裝的總體部署，安裝順序，安裝分段，
控制結構穩定性和精度等幾個方面加以論述，介紹了倒裝法在此工程中的應用。
關鍵詞：雙曲面螺旋箱型 分段安裝 倒裝法
1、工程概況
鄂爾多斯民族劇院以蒙古民族男女的兩頂帽子為設計理念，由大圓（劇院）、小圓（音樂廳）及中間連接體三個部分組成,建筑面積37800? 。鋼結構形式為空間雙曲面箱型結構，其中箱型梁為空間雙曲面螺旋體結構，外形形狀極其復雜，為國內首例。鋼構件主要有：雙曲面螺旋的箱型斜鋼柱、箱型垂直鋼柱、圓管鋼柱、H型直鋼梁、H型和箱型環形圈梁和壓型鋼板、焊釘?shù)取?
2、本工程的顯著特點及難點：
1）本工程造型復雜，構件數量及種類多，多為異型構件，如何根據本工程的結構特點進行施工區域的劃分，選擇、布置大型垂直起重設備，策劃好現場的運輸線路、構件堆場及現場拼裝場地等總體施工平面布置，做到既滿足吊裝要求又能滿足進度要求是必須考慮的重點和難點；
2）根據現場安裝方案進行最優的深化設計，選擇合理的安裝順序和優化鋼斜柱的分段位置，控制控制曲面螺旋箱型接口的安裝精度，做到即保證現場安裝方便、安全，又盡量的減少現場吊裝作業量和焊接作業量，是本工程需考慮的重點；
3）本工程外墻獨立構件在安裝時基本處于不平衡狀態且與內筒土建結構拉接點少，如何使構件在安裝施工過程中的結構穩定和安全并且準確定位是本工程必須考慮的難點。
3 施工方法
3.1施工總體部署

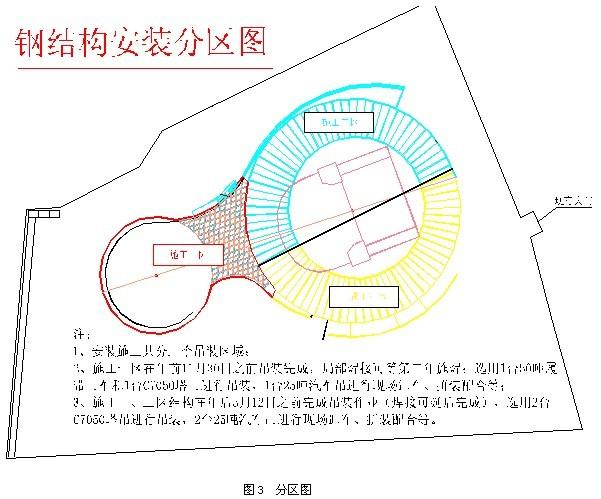

根據結構特點和工期計劃，本工程的現場安裝主要分為三個施工作業區，音樂廳和電影廳頂部結構為施工一區，劇院南、北兩側分為兩個施工作業區，即施工二區和三區（分區平面布置圖如下）：
3.2施工順序
此工程結構形式為空間雙曲面螺旋結構，安裝時穩定性較差，選擇合理的安裝順序至關重要，以施工一區音樂廳為例介紹此結構的安裝順序。
外墻鋼柱網為兩個方向斜交，假定一個斜方向的矩形管為“斜鋼柱”，另一個斜方向的矩形管為“斜鋼梁”；整個立面構件需分別考慮“柱腳基座、斜鋼柱、斜鋼梁及頂部圈梁”的安裝，圖中 ③ 和
C 連在一起安裝，加臨時剛性支承,另一方向根據現場工況拉設柔性支承；總體安裝順序按照基座——斜柱——斜梁——零星構件的安裝順序進行；
3.3分段安裝
為保證吊裝進度和工程質量．斜鋼柱分段時遵循以下原則：
①分段長度和重量應滿足吊機性能要求；
②分段后各吊裝分段具有一定整體性和剛度的空間實體．能滿足吊裝時的受力要求：
③分段位置盡量避開節點區．并盡量避開不等厚區、及扭轉區域。確保上部彎扭段為一整體安裝分段。避免高空對接彎扭接口；
④箱型柱的分段口盡量在同一高度．以方便安裝對口．確保安裝質量。按照上述原則。斜鋼柱分為上、下柱兩段進行吊裝。其中．下柱分段高度15～20m、上柱分段高度10～15m。
3.4穩定性控制及精度控制
3.4.1穩定性控制
由于本工程采用散裝法(即分段吊裝法)，分段吊裝時，高空構件的風載較大，在分段未連成整體或結構未形成整體之前，穩定性較差，特別是斜柱的上段穩定性較差，施工時必須采取必要的措施，使變形在受控狀態下完成，以保證整體造型和施工。
對策：

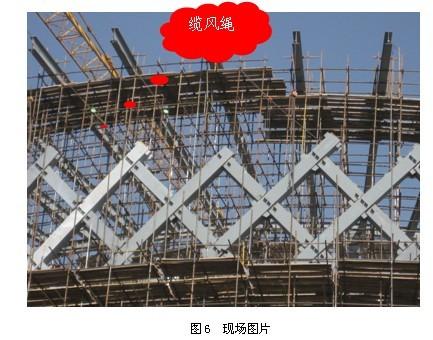

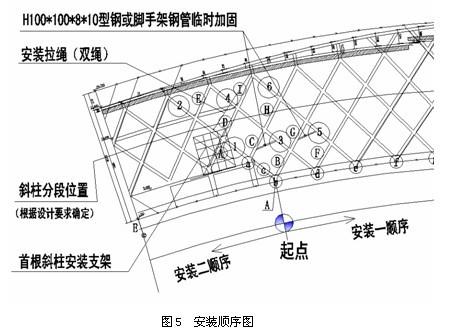

①根據仿真計算分析安裝過程中安裝接口變位情況，在下柱安裝就位后在安裝接口部位設置剛性拉壓桿。保證桁架柱下柱的上接口的變位在驗收標準允許范圍內（如圖5所示）。同時，在上下柱安裝就位后在其頂節點部位拉設纜風繩，從而保證整根柱的安裝精度。
②根據工程特點選擇合理的安裝順序．先進行斜柱、斜梁安裝單元的吊裝．安裝就位后再按照確定的安裝順序進行其他相關聯的零星構件單元的吊裝，使之成為一個整體桁架。調整就位后立即進行相連對接接口的焊接．以保證桁架的平面外穩定性。其中．斜柱、斜梁?jiǎn)卧跹b完成并調整就位后．立即采用剛性支撐進行加固。以保證其穩定性。
安裝過程：
①搭設腳手架承重架。腳手架承受重量為結構頂層聯系梁系統、外環梁和外側斜鋼柱以及斜鋼梁，計算受力需考慮進去。
②進行內圈圓管柱及之間環梁的吊裝，地腳螺栓緊固完，環梁焊接完即可進行頂層放射形梁的安裝。鋼梁一端和內環梁高強螺栓連接，一端和搭設的承重腳手架固定，使之成為一個結構體系，作為外側斜鋼梁和斜鋼柱吊裝的拉點。

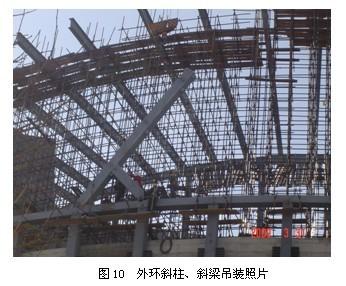

③最后進行外側斜柱、斜梁的吊裝，安裝方法同上文所敘。
4、結束語
通過對以上各個難點的逐個研究分析找出相應的對策，鄂爾多斯民族劇院工程結構安裝安全質量均達到各方要求并且工期提前17天完成，受到業主好評。這也給同類工程提供了寶貴的借鑒經驗。工程竣工后，在此成功舉辦了第十一屆亞洲文化藝術節。
參考文獻
1.余厚極 簡明結構吊裝手冊[M]. 北京：中國建筑工業出版社
2.何焯 設備起重吊裝工程便攜手冊 北京：機械工業出版社，
3.侯兆欣等 鋼結構工程施工質量驗收規范 GB50205-2001 北京：中國建筑工業出版社
