2.2.2、建筑高檔金屬幕墻板；

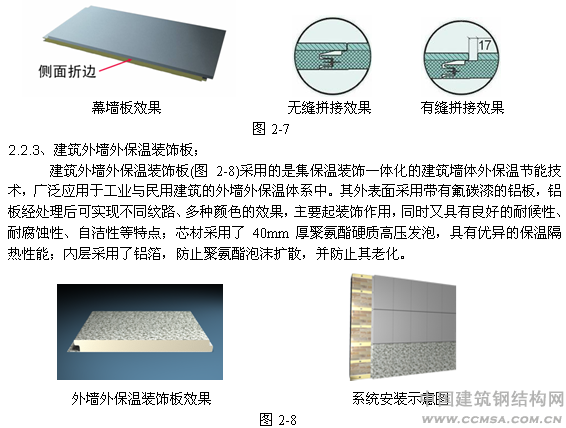

建筑高檔金屬幕墻板(圖2-7)是外層面板用高檔鋼板、氟碳鋁板或鈦鋅板，內部芯材采用不含氟氯碳化物的聚氨酯PU、聚異氰脲酸酯酸酯PIR等保溫材料復合而成。它采用了獨特的隱藏插入式結構，使安裝快捷，表面平整光滑；采用了獨特的側面折邊工藝可使板的平整度達到優雅無瑕疵的效果；另外它的雙重密封防水設計系統能使建筑外墻達到更優異的氣密、水密效果。
2.2.4、建筑特色功能型裝飾板；

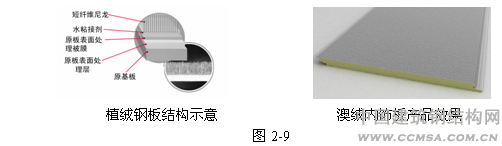

建筑特色功能型裝飾板主要產品有澳絨內飾板(圖2-9)，它的面板是以熱鍍鋅、鋁卷材等作基板，涂上特殊粘結劑，然后將尼龍等短纖維進行連續靜電植絨（也稱植絨鋼板），中間芯材采用聚氨酯硬質發泡。該產品具有更優良的耐腐蝕性，具有防止結露（澳絨面的吸水性>400g/?）、阻燃、吸光、吸音、保溫、裝飾、易成型等特性，在日本廣泛應用于建筑的屋頂、墻體、通風管道等領域。
3、聚氨酯節能夾芯板的應用實例
3.1、工程概況
某工業
廠房位于河南新鄉市，屬夏熱冬冷地區，建筑面積
8682m2；因設備及工藝要求，廠房內部常年溫度不低于18℃，對廠房的保溫、隔熱有嚴格的要求，另外從建筑空間的節能考慮，屋面坡度取3%。3.2、聚氨酯夾芯板熱工性能分析；
3.2.1、 熱工性能的基本參數 材料導熱系數 λ ：表示物質的熱傳播的能力。 λ越小，物體的熱絕緣性越好。這個標準是在實驗室里，根據ISO 8301的標準，在100℃的條件下測定的，單位是 w/m · k 。λ值小于0.065w/m · k，這個物體是熱的絕緣體。傳熱阻值 R：表示一個物體在傳播熱量時從一側傳播到另一側受到的阻礙大小。同物體的厚度和導熱系數有關 R=d(厚度）/ λ（導熱系數），單位:?·k/w R值越高，表示物體絕熱性能越好。傳熱系數 K：是表示熱量傳播能力的系數。K=1/R，它的單位是w /? · K K值越低，表示物體絕熱性能越好。
3.2.2、 聚氨酯節能夾芯板的熱工性能
計算條件：50mm厚聚氨酯節能夾芯板，室內不砌其他墻體。
總傳熱阻值R：
冬季 RJ0=0.11+0.05/0.02+0.04=2.65 ?·k / W
夏季 RJ0=0.11+0.05/0.02+0.05=2.66 ?·k / W
總傳熱系數K：
冬季 K=1/2.65=0.377 W/(?·K) <0.4 W/(?·K)
夏季 K=1/2.66=0.376W/(?·K) <0.4 W/(?·K)
結論：50mm厚的聚氨酯節能板系統具有良好的保溫性能，能滿足一般廠房的工藝要求。
3.4、聚氨酯夾芯板倒置TPO卷材防水屋面
3.4.1、 TPO卷材防水特性
l 不含增塑劑，卷材不會因增塑劑遷移而變脆
l 無氯成分，熱焊接過程中無氯釋放，不污染環境
l 高斷裂強度、高撕裂強度和耐穿刺性能
l 陽光反射率高，節能，減少城市熱島效應，表面光滑，耐污染
l 水蒸汽滲透率低；耐熱老化，尺寸穩定，116 ℃下680h收縮<0.5%
l 現場熱焊接，接縫剝離強度高，冬季易于施工
l 耐候性優越，顏色穩定，耐污染、耐褪色、耐粉化
l 多種可選擇的顏色：白色、棕黃色和灰色等
l 材料可回收利用，符合環保要求
l 最高20年防水系統質保
3.4.2、卷材防水屋面具體做法

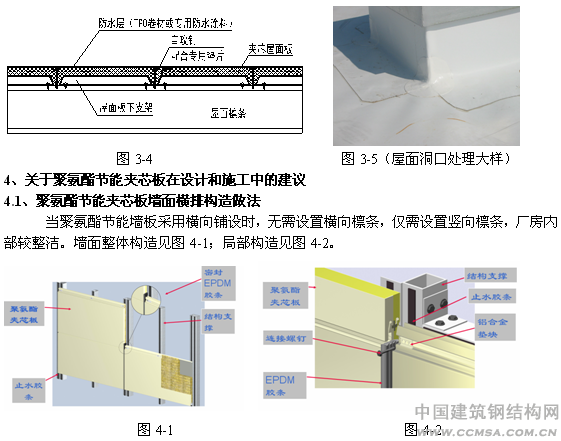

本廠房屋面坡度3%，加上因工藝要求屋面開洞多，屋面防水處理難。另外廠房隨著使用年限的延長伴隨而來的金屬屋面/彩鋼瓦屋面彈性變形產生位移、開縫、腐蝕、結構膠的老化脫落、固定螺栓的松動等因素引起屋面滲漏?？紤]采用倒置聚氨酯夾芯板TPO卷材防水組合屋面（圖3-4），即倒置屋面板熱塑性聚烯烴（TPO）卷材防水與聚氨酯屋面板相結合，既可以有效的解決屋面的漏水問題，也可以解決聚氨酯屋面板波峰較低對屋面坡度的限制，圖3-5為卷材屋面出屋面洞口局部處理效果。
4.2、聚氨酯節能夾芯板防冷橋的做法。

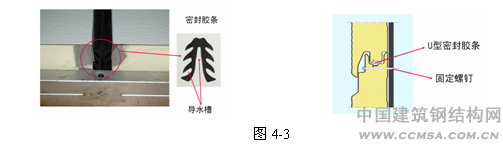

聚氨酯節能夾芯板具有極高的保溫效果，但在與之配套的連接處如果不考慮防冷橋做法，聚氨酯節能板的保溫效果將大打折扣。建筑中容易產生冷橋的地方有：窗戶、采光板、天溝、墻板拼縫等處。在板與板搭接部位可采用密封膠條固定（圖4-3），在天溝室內一側部位，可粘貼保溫棉或其他保溫隔熱材料。
4.3、關于聚氨酯節能夾芯板連接固定的一些問題。
由于聚氨酯夾芯板平面內剛度較大，在溫度影響熱脹冷縮時會產生較大的溫度應力，可能將其固定螺釘剪斷，從而造成安全隱患。為解決受溫度影響而產生的伸縮問題，建議在聚氨酯夾芯板固定釘孔位置采用橢圓孔設計。同時，在施工過程中板與板搭接處加設滯水帶、密封膠條，徹底杜絕漏水現象的發生。
5、結語
聚氨酯節能夾芯板作為一種新型建筑材料，以其多變的顏色，輕質節能環保的特性，通過巧妙的搭配組合，能夠賦予建筑外觀的立體質感和自然景象，是民用建筑、現代廠房圍護墻體的最佳選擇。
參考文獻
[1] JGJ 26-1995 民用建筑節能設計標準；
[2] GBT 23932-2009建筑用金屬面絕熱夾芯板；
