（2）山墻收邊節點構造

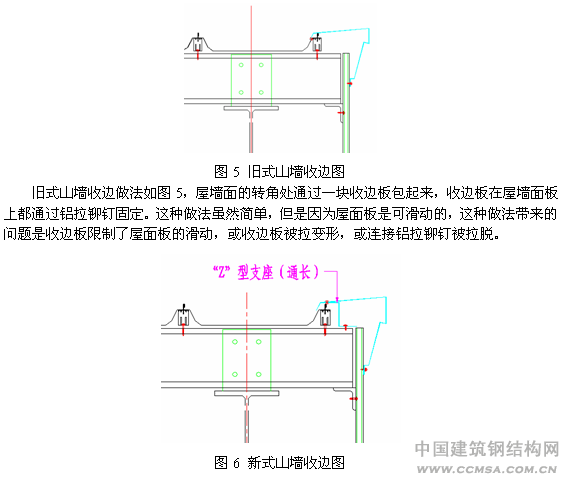

我們改進做法是在屋面板邊上加一通長“Z”型支座與檁條固定，收邊板不與屋面板連接而固定在“Z”型支座上，這樣就克服了屋面板滑動的問題（如圖6）。
（3）外天溝

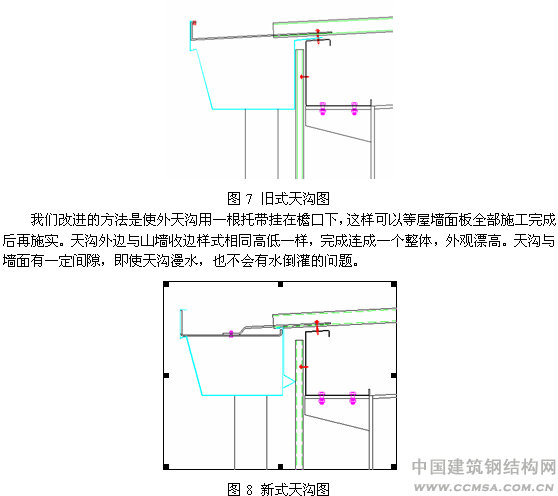

外天溝主要起來屋面集中排水的作用，同時它又與其它收邊一樣具有裝飾的效果。外天溝的一般作法是將天溝的內邊壓在屋面板下與檁條固定，外邊通過天溝拉帶與屋面板拉結來固定（如圖7）。這種做法有以下幾個缺點：a、在施工上必須先裝墻面板，再裝天溝，最后裝屋面板，給施工帶來很大不便；b、若天溝外邊比內邊高，則會存在天溝漫水倒灌室內的隱患；若外邊比內邊低，則屋面邊沿會露在外面，比較難看，還有因山墻收邊是高出屋面波峰的，如果天溝低于屋面板下沿，則兩者會形成一個明顯的高差，也會影響外觀。

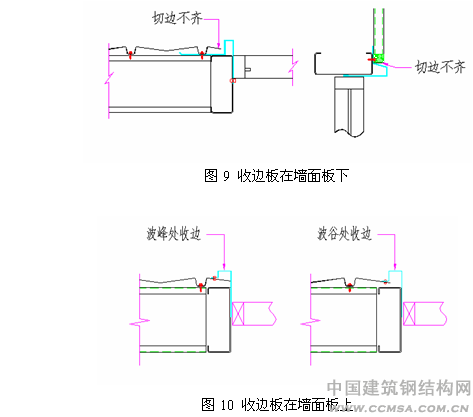

墻面收邊的處理方式一般有兩種：第一種方式是收邊板壓在墻面板的下面（如圖9），第二種方式是收邊板包在墻面板外邊（如圖10）。第一種做法的主要問題是墻面板切邊不齊外觀難看，如是門窗的周邊都需有墻面板要切割的情況，切割質量不高就會出現這樣的情況。第二種方式的最要問是收邊板包在彩板外與彩板連接部位可能會遇到波峰，也可能會遇到波谷，因此收邊形式不好確定，外觀上也會有很大影響。我們改進的方式是將收邊板分為兩快組合而成，能保證彩板的切邊不外露，又使收邊不受彩板波形影響。
（5）窗戶（門）收邊節點構造

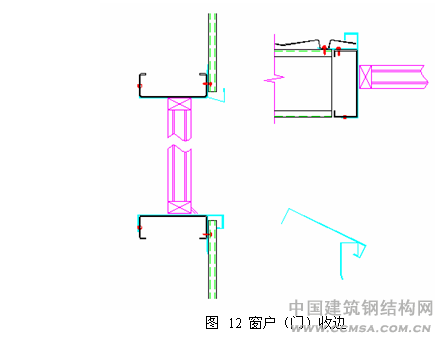

窗戶上面收邊采用小天溝樣式，積水可從收邊搭接處排出；下沿與側面都用相同的收邊樣式，里面收邊板做成小鉤樣式，外面收邊板扣在上面，不需要鋁拉鉚釘連接，收邊板沒有受到破壞，內收邊對外收邊的剛度起到加強作用（如圖12）。
（6）雨蓬收邊節點構造

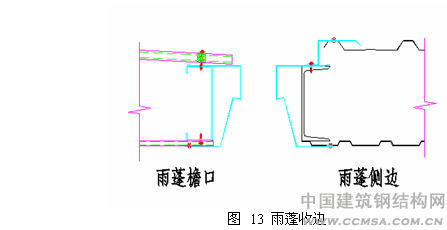

雨蓬不僅僅起到擋雨的作用，還是一個很重要的裝飾部位，象一些辦公樓的玻璃雨蓬對建筑物起到一個很好的點綴。因為成本的關系，廠房建筑的雨蓬一般做得不會這么考究，但樣式太差也會破壞建筑的效果。我們公司所做的雨蓬帶有天溝與落水管，顯得很繁瑣，且不美觀。我們現在所采用的雨蓬收邊樣式，檐口收邊能遮住了彩板的外邊沿，側邊收邊分為兩塊，從下面看雨蓬側面是平整的，與檐口收邊連成一個整體，具有很好的效果（如圖13）。
3、結語
以上收邊改進比一些舊式做法會稍復雜些，也會增加一些成本，但是從根本上解決了一直困擾的收邊問題。通過在幾個工程中的實踐應用，取得很好的效果，希望能在公司中推廣，提升公司的產品質量。當然，有些改進并不是很完美，還有很多不盡如人意的地方，我們會在實踐中進一步改進、完善。
參考文獻
[1] 《壓型鋼板、夾芯板屋面及墻體建筑構造（二）》06J925-2
：
