泰州博物館桁架施工

       泰州市博物館是泰州市的重點工程，總建筑面積22251平方米，結構層次分為地下一層和地上四層。在該工程中，鋼構件重約10噸，鋼柱為十字柱和H形柱，總重量約321噸，鋼桁架及鋼梁重約789噸；東側懸挑主桁架共4榀，最大桁架懸挑長度為18米，西側懸挑主桁架共3榀，每榀桁架長約18米；屋面采光頂主桁架7榀，每榀長度約為13.7米。

　泰州市博物館主體結構為型鋼混凝土結構。其中，型鋼柱主要類型為十字柱和H形柱兩種。在該工程中，基礎頂?shù)蕉咏Y(jié)構有17根鋼柱，二層鋼柱數量增加到25根；西側四層至屋面有兩層懸挑桁架，懸挑桁架中心高度為6.95米，桁架懸挑長度為18米；從東側二層開始有三層外懸挑桁架，高度為13.8米，最大懸挑長度為18米。鋼柱構件比較重，最大截面鋼柱每米重量約為800公斤；懸挑鋼梁截面比較大，每米重量約為593公斤；屋面采光頂管桁架單榀桁架重量約為600公斤。

　　根據工程質量要求高、工期緊、交叉施工的特點，工程采用了超常規的新工藝、新安裝技術、新組織管理法，精心組織，精心施工，按時完工。在施工期間，未發生一起輕傷事故。20年6月3日，泰州市博物館鋼結構工程經各方驗收合格。

　工程主要技術特點及難度

　　第一，工程施工難度大。單榀最長鋼構件達到36米，節點構造比較復雜，制作精度要求高，焊縫質量等級要求高，組裝比較困難；博物館東、西兩側桁架懸挑長度達18米，最大單榀桁架重量約為38噸，安裝施工難度大；與土建單位交叉作業，安裝工藝及工序比較復雜。

　　第二，技術要求和工藝要求高。鋼桁架梁現場對接焊縫質量一級，其他為二級。鋼管相貫節點組合焊縫A、B區質量等級為二級焊縫，C區為角焊縫。

　　第三，多處采用關鍵工藝、關鍵技術。應用XSTEEL、3D3SCAD等軟件，建立博物館鋼結構建筑設計模型，深化細化圖紙?jiān)O(shè)計，進行節點分析和設計。

　　安裝施工對策及創新技術

　　第一，施工場地及施工難點。

　　現場場地小，土建、鋼構等同期施工，基本無構件堆放場地；懸挑鋼梁截面面積較大，單根構件重量較大，必須采用大型吊裝機械進場施工，施工回填、地面承載困難大。

　　第二，鋼柱、懸挑桁架安裝和屋面采光頂桁架安裝。

　　鋼柱安裝：第1節柱～第6節柱安裝。

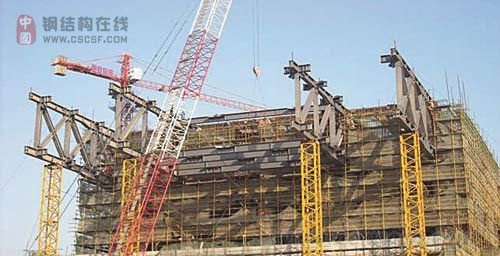

　　西側懸挑桁架安裝：懸挑桁架地面組裝→根據吊裝圖進行桁架分段→安裝支撐架格構柱→設立內側與鋼柱相連接桁架→安裝桁架間鋼梁→安裝外側桁架→安裝桁架間鋼梁→桁架組裝→焊接→與東側懸挑桁架同時卸載。

　　東側懸挑桁架安裝：懸挑桁架地面組裝→根據吊裝圖進行桁架分段→安裝支撐架格構柱→設立二三層懸挑桁架→安裝桁架間鋼梁→安裝四層桁架及腹桿→安裝桁間鋼梁→桁架組裝→焊接→與西側懸挑桁架同時卸載。

　　采光頂桁架安裝：采光頂桁架單榀長度約為13.7米，重量約為600千克，采用現場1號塔吊進行吊裝，然后在樓頂面進行整桁架組裝、逐榀桁架進行滑移的施工方法。（互聯網）
