摘  要：廣州南站建成后將成為全國(guó)四大客運(yùn)中心，同時(shí)也是亞洲最大的客運(yùn)站之一。工程鋼結(jié)構(gòu)用量約8萬(wàn)噸，是鳥(niǎo)巢的1.7倍，其防腐面積近60萬(wàn)平方米。8萬(wàn)噸鋼結(jié)構(gòu)作為建筑的主體之一，其防腐涂裝工程質(zhì)量的好壞．將直接影響鋼結(jié)構(gòu)工程的耐久性能、外觀質(zhì)量和使用安全性能。在以往鋼結(jié)構(gòu)施工過(guò)程中．注重于對(duì)鋼結(jié)構(gòu)涂層性能和采用標(biāo)準(zhǔn)以及使用和維護(hù)．而忽視鋼結(jié)構(gòu)的防腐處理．給工程帶來(lái)了很大的質(zhì)量隱患。本文從以下幾方面進(jìn)行敘述對(duì)鋼結(jié)構(gòu)防腐的質(zhì)量控制。

關(guān)鍵詞：防腐技術(shù)；施工質(zhì)量控制；涂層性能；涂裝

1 廣州南站鋼結(jié)構(gòu)防腐

鋼結(jié)構(gòu)防腐技術(shù)對(duì)于鋼結(jié)構(gòu)的安全性能與耐久性起著極為重要的作用。鋼結(jié)構(gòu)防腐涂裝應(yīng)是一個(gè)科學(xué)的系統(tǒng)鋼結(jié)構(gòu)工程，合理的鋼結(jié)構(gòu)防腐涂層設(shè)計(jì)是創(chuàng)建優(yōu)質(zhì)防腐工程的基礎(chǔ)。

1.1鋼結(jié)構(gòu)防腐技術(shù)對(duì)于廣州南站鋼結(jié)構(gòu)的安全性能與耐久性起著極為重要的作用。

廣州南站的鋼結(jié)構(gòu)防腐涂裝應(yīng)是一個(gè)科學(xué)的系統(tǒng)鋼結(jié)構(gòu)工程，合理的鋼結(jié)構(gòu)防腐涂層設(shè)計(jì)是創(chuàng)建優(yōu)質(zhì)防腐工程的基礎(chǔ)。一個(gè)科學(xué)合理的涂裝方案能大大提高鋼結(jié)構(gòu)防腐涂裝質(zhì)量，延長(zhǎng)防腐年限及維修間隔，降低防腐成本?？茖W(xué)合理的鋼結(jié)構(gòu)防腐

涂層設(shè)計(jì)應(yīng)考慮到以下因素：

防腐涂裝要求：包括防腐年限、裝飾性要求、保光保色性要求、是否易于維修等等。

1.2廣州南站鋼結(jié)構(gòu)腐蝕環(huán)境分析：

廣州氣候概括及腐蝕環(huán)境分析：廣州屬亞熱帶季風(fēng)氣候，由于背山面水，具有溫暖多雨、光熱充足、夏季長(zhǎng)、霜期短等特征。年均降雨量為1982.7毫米，平均相對(duì)濕度為68%。全年中，4至6月為雨季，8至9月天氣炎熱，多臺(tái)風(fēng)。廣州市工業(yè)化城市，周邊東莞、佛山、中山也是工業(yè)化城市，因此該地區(qū)的空氣污染相對(duì)較為嚴(yán)重，存在著一定的酸雨。

潮濕、受污染的空氣、酸雨等都會(huì)對(duì)鋼結(jié)構(gòu)產(chǎn)生較大腐蝕作用，但考慮到大部分鋼結(jié)構(gòu)在屋面板下面，可避免雨霧陽(yáng)光等，按ISO 12944 分類，可將廣州南站鋼結(jié)構(gòu)的腐蝕環(huán)境分類應(yīng)屬于C3-C4級(jí)別，屬于等腐蝕強(qiáng)度。

1.3廣州南站鋼結(jié)構(gòu)防腐涂裝的特點(diǎn)及技術(shù)要求：

1）作為“百年大計(jì)”的一個(gè)標(biāo)志性的建筑物其鋼結(jié)構(gòu)需要一個(gè)長(zhǎng)效的保護(hù)期。

2）涂裝維修非常困難，基于以下原因：

維修需高空作業(yè)（鋼結(jié)構(gòu)距地面20-50米），施工難度大。

有些鋼結(jié)構(gòu)表面的不能噴砂處理。

噴涂施工困難，輥刷的涂裝效果不佳。

有許多施工死角，諸如貼近天花板、墻壁及其它部分的鋼結(jié)構(gòu)幾乎無(wú)法維修

3）涂裝維修效果差：由于維修困難，維修后的下一次涂裝使用壽命常常遠(yuǎn)不如第一次涂裝的保護(hù)壽命，這將造成日后的維修間隔縮短和次數(shù)頻繁。

4）涂裝維修成本高，通常需要停止或減少建筑運(yùn)營(yíng)量，造成經(jīng)濟(jì)損失。加上高空作業(yè)，施工困難，其人力、物力成本高。

1．4涂裝設(shè)計(jì)方案

針對(duì)上述環(huán)境條件，設(shè)計(jì)院也進(jìn)行了周密的考慮提出了以下涂裝方案見(jiàn)表1、表2；

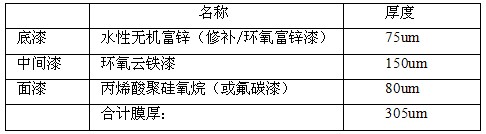

表 1 A 不需要防火涂料的部位

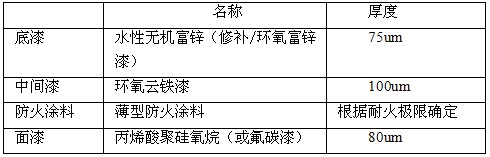

表 2 B、需要防火涂料（薄型）且無(wú)外飾的部位

因此從方案上分析，比較合理，從設(shè)計(jì)方面保證了新客站的涂裝質(zhì)量。

2 廣州南站施工質(zhì)量控制

2.1保證措施

1）建立質(zhì)量管理網(wǎng)絡(luò)，成立以項(xiàng)目經(jīng)理為組長(zhǎng)的質(zhì)量領(lǐng)導(dǎo)小組，技術(shù)負(fù)責(zé)人為副組長(zhǎng)，成員為質(zhì)檢員和各工序組組長(zhǎng)，做到縱向到底，橫向到邊的質(zhì)量管理網(wǎng)絡(luò)。

2）組織全體參施人員認(rèn)真學(xué)習(xí)相關(guān)規(guī)范和設(shè)計(jì)要求，使職工明確各自的工作標(biāo)準(zhǔn)和要達(dá)到的目標(biāo)。

3）及時(shí)了解掌握天氣變化情況，選擇良好天氣進(jìn)行防腐施工，避免在雨、雪、霧天進(jìn)行作業(yè)，當(dāng)環(huán)境溫度超出5℃～38℃范圍且濕度超過(guò)85%時(shí)，應(yīng)及時(shí)停止施工，保證噴涂材料的固化和附著。

2.2表面預(yù)處理的質(zhì)量控制

要提高防腐層的質(zhì)量，涂裝前必須徹底的清除基體表面的油污、氧化皮、鐵銹等，否則防腐層會(huì)很快出現(xiàn)起泡、脫落、泛銹等不良現(xiàn)象，嚴(yán)重影響防腐層的附著力和壽命。

鋼結(jié)構(gòu)的表面處理的要求

1）材表面缺陷處理：除去焊渣、起鱗、割孔、焊孔等表面缺陷，打磨圓順?biāo)袖J邊、尖角（Rf2mm）和毛刺，經(jīng)檢驗(yàn)后合格。表面的不規(guī)則度不應(yīng)超過(guò)2mm，深度超過(guò)0.8mm和寬度小于深度的咬邊須打磨和補(bǔ)焊；焊縫氣孔需補(bǔ)焊；

2）噴砂工藝要求

噴砂除銹等級(jí)須達(dá)到GB8923（或ISO8501-1：1988）的Sa2.5級(jí)；

粗糙度：按GB/T13288標(biāo)準(zhǔn)規(guī)定，須達(dá)到Rz40-70um之間粗糙度要求，或參照底漆要求。

一旦構(gòu)件基體表面處理完畢，須及時(shí)進(jìn)行防腐噴涂層施工，以保證防腐層與構(gòu)件基體或?qū)优c層之間的良好結(jié)合；對(duì)超時(shí)或被再次污染的構(gòu)件基體表面一律重新處理，確保構(gòu)件基體除銹后的噴鋅時(shí)間控制在潮濕天氣狀況下不超過(guò)4h、氣候較好狀況下不超過(guò)12h。

3）防火涂料表面處理

防火涂料厚度達(dá)到要求、內(nèi)部徹底干燥后需對(duì)防火涂料表面進(jìn)行打磨處理，要求對(duì)防火涂料涂層凹凸不平處打磨平整，保證防火涂料表面具有良好的裝飾性；打磨時(shí)只需將防火涂料表面顆粒打磨平整即可，切勿將防火涂料層打磨掉，以保證其防火性能。對(duì)局部有缺陷的部位不能打磨平整的需用防火涂料進(jìn)行修補(bǔ)。

2.3施工單位環(huán)境控制的要求

環(huán)境溫度和相對(duì)濕度須符合涂料產(chǎn)品說(shuō)明書(shū)的要求，當(dāng)產(chǎn)品說(shuō)明書(shū)無(wú)要求時(shí)，環(huán)境溫度宜在5～38℃之間，相對(duì)濕度不應(yīng)大于85%，鋼材表面溫度應(yīng)高于露點(diǎn)溫度3℃，且鋼材表面溫度不超過(guò)40℃。遇雨、霧、雪、強(qiáng)風(fēng)天氣應(yīng)停止露天涂裝，盡量避免在強(qiáng)烈陽(yáng)光照射下施工。涂裝后4小時(shí)內(nèi)應(yīng)保護(hù)，避免淋雨和沙塵侵襲。

注意潮濕天氣環(huán)境：廣州3-8月份是多雨天氣，濕度很大。在雨霧及濕度超過(guò)85%的天氣，必須避免施工。

注意鋼材表面溫度：在夏季施工的構(gòu)件經(jīng)陽(yáng)光暴曬，鋼材表面溫度會(huì)非常高，應(yīng)避開(kāi)酷熱的中午施工，施工時(shí)鋼板溫度通常不超過(guò)40℃，否則施工油漆極易產(chǎn)生氣泡等缺陷。

2.4. 材料質(zhì)量控制的要求

選擇優(yōu)質(zhì)的涂料及涂料供應(yīng)商、保證優(yōu)良的技術(shù)服務(wù)

1）目前市場(chǎng)涂料生產(chǎn)廠家參差不齊，因此在選擇涂料廠家和品牌時(shí)，總承包，業(yè)主，監(jiān)理都非常重視，對(duì)所有備選廠家進(jìn)行了考查。選擇優(yōu)質(zhì)的涂料和供應(yīng)商，象底漆選用門(mén)普來(lái)公司的高科牌，中間漆海虹的老人牌，面漆采用佐敦和蘭陵等國(guó)際、國(guó)內(nèi)名牌產(chǎn)品。

2）材料進(jìn)場(chǎng)嚴(yán)格把關(guān)

所有油漆進(jìn)場(chǎng)都必須履行材料進(jìn)場(chǎng)報(bào)驗(yàn)手續(xù)。進(jìn)場(chǎng)的材料采購(gòu)供應(yīng)，嚴(yán)格執(zhí)行《顧客提供產(chǎn)品控制程序》、《產(chǎn)品標(biāo)識(shí)和可追溯性程序》、《進(jìn)貨檢驗(yàn)和試驗(yàn)程序》、《采購(gòu)程序》；實(shí)行材料供應(yīng)“四驗(yàn)”（即驗(yàn)規(guī)格、驗(yàn)品種、驗(yàn)質(zhì)量、驗(yàn)數(shù)量）“三把關(guān)”（材料人員把關(guān)、技術(shù)人員把關(guān)、施工操作者把關(guān)）制度；確保只有檢驗(yàn)合格的原材料才能進(jìn)入下一道工序，給提高工程質(zhì)量打下一個(gè)良好的基礎(chǔ)。無(wú)產(chǎn)品質(zhì)量合格證和進(jìn)場(chǎng)復(fù)驗(yàn)報(bào)告，不允許進(jìn)場(chǎng)。

2. 5.施工過(guò)程質(zhì)量控制

1）在涂刷第二層防銹底漆時(shí)，第一道防銹底漆必須徹底干燥；否則會(huì)產(chǎn)生漆層脫離。

2）注意防止油漆流掛。選擇適當(dāng)厚度的漆料和干性較快的稀釋劑外，在操作時(shí)做到少蘸油、勤蘸油、刷均勻、多檢查、多理順。漆刷應(yīng)選硬一些的。噴漆時(shí)，噴槍嘴直徑不宜過(guò)大，噴槍距地面不能過(guò)近，壓力大小要均勻。

3）防止漆膜干燥后表面出現(xiàn)的不平滑，收縮成皺紋。其因而要避免漆膜刷得過(guò)厚或刷油不勻；干性快和干性慢的油漆摻合使用或是催干劑加得過(guò)多，產(chǎn)生外層干、里層濕；防止涂漆后在烈日下暴曬或驟冷驟熱以及底漆未干透，造成皺皮。

4）防止油漆發(fā)黏。底層要認(rèn)真處理，避免物體上沾有油質(zhì)、松脂、蠟、酸、堿、鹽、肥皂等殘跡。此外，不能在底漆未干透便涂面漆（樹(shù)脂漆例外）或加入過(guò)多的催干劑和不干性油，防止物面過(guò)潮、氣溫太低或不通氣等都會(huì)影響漆膜的干結(jié)時(shí)間；

5）防止油漆粗糙。施工時(shí)要避免塵灰沾在漆面上，漆料中有污物、漆皮等未經(jīng)過(guò)過(guò)濾不得刷涂；清除漆刷上有殘漆的顆粒和砂子，保證噴漆時(shí)工具干凈整潔,噴槍離物面不能太遠(yuǎn)、氣壓不能過(guò)大。

6）防止油漆脫皮、漏底。施工時(shí)要避免物面沾有油質(zhì)、蠟質(zhì)、水汽，在保證底漆充分干燥后才上中間漆、面漆。保證涂料的用量，按要求進(jìn)行配比，防止加入過(guò)量的稀釋劑，涂料沉淀要充分?jǐn)嚢琛?/span>

7）防火涂料涂裝：

根據(jù)工程范圍內(nèi)確定的防火涂料品種及耐火極限進(jìn)行施工，采用人工輥涂、噴涂相結(jié)合進(jìn)行施工，防火涂料應(yīng)分次涂裝，第一道涂裝干膜厚度不得超過(guò)300μm，以后每道涂裝干膜厚度不超過(guò)500μm，每道間隔24小時(shí)。

在表面處理中已談到防火涂料表面處理完成之后接著要做好如下的工作才能表層油漆的施工：

a.批刮膩?zhàn)?/span>

將防火涂料表面用膩?zhàn)优纹秸?，要求批刮后表面平整無(wú)顆粒，表面整體均勻無(wú)凹凸感。膩?zhàn)优螒?yīng)盡量薄。

b.打磨

采用手工打磨的方式進(jìn)行，用240#的砂紙進(jìn)行打磨，要求打磨后整體表面光滑均勻。

c. 批刮原子灰

批刮原子灰的厚度以鋼結(jié)構(gòu)基層面最高點(diǎn)為準(zhǔn)，在基層較大面積上批刮原子灰，將原子灰敷在平面上方邊緣堆成一條線,手握刮板與平面成45°～60°，同時(shí)把刮板握得斜轉(zhuǎn)與邊緣夾角70°左右，把原子灰向前批刮，刮板的前端少碰原子灰，用力于后端，從右往左直接批刮到邊緣處斜轉(zhuǎn)。批刮原子灰應(yīng)從上到下、從左到右，先平面后陰角，用力均勻，收刮輕巧，忌在同一部位來(lái)回刮以防原子灰起卷。原子灰批刮應(yīng)盡量薄，以防止面漆開(kāi)裂。

e. 打磨

待批刮的原子灰干固后，采用手工打磨的方式進(jìn)行原子灰打磨，打磨時(shí)先重后輕，先慢后快，先粗后精，先用240#的砂紙進(jìn)行打磨，然后再用360#的砂紙進(jìn)行打光，打磨后表面手感應(yīng)光滑、細(xì)膩，對(duì)局部有缺陷的地方要進(jìn)行修補(bǔ)后再打磨。

8）氟碳面漆的涂裝

鋼柱部分：采用噴涂的方式

其余鋼結(jié)構(gòu)部分：采用噴涂和手工輥涂的方式相結(jié)合氟碳防腐面漆要分兩次涂裝完成，兩遍的漆膜總厚度要求達(dá)到80μm，兩次涂裝的間隔時(shí)間不少于2h。面漆涂飾均勻，粘接牢固，無(wú)漏涂、透底、流墜和起皮等現(xiàn)象。

總之，施工的過(guò)程控制非常重要，涂料施工時(shí)，應(yīng)先進(jìn)行試涂。每涂覆一道，要進(jìn)行檢查，發(fā)現(xiàn)不符合質(zhì)量要求（如漏涂，剝落，起泡，透銹等缺陷）。應(yīng)用砂紙打磨，然后補(bǔ)涂。最后一道面漆，在各種工序完成后噴涂。以保證外表美觀顏色一致，無(wú)碰撞、脫漆等損壞現(xiàn)象。

3 廣州南站的鋼結(jié)構(gòu)涂層性能和采用標(biāo)準(zhǔn)以及使用和維護(hù)

鋼結(jié)構(gòu)涂層使用壽命可用公式表示：T=L2/6D。使用壽命T與涂層厚度L的平方成正比。增加涂層厚度能加強(qiáng)涂層的隔離能力，是提高涂層壽命、保護(hù)鋼鐵的有效手段。但厚度根據(jù)涂料品種的不同而不同。涂層太厚，容易引起開(kāi)裂、剝落，反而降低防腐防銹效果。交工前要用測(cè)厚儀檢查。

富鋅底漆為HG/T3668-2000;鋼結(jié)構(gòu)防火涂料標(biāo)準(zhǔn)為GB14907-2002;應(yīng)用技術(shù)規(guī)范為GB/T5464-1999;環(huán)氧防腐涂層執(zhí)行標(biāo)準(zhǔn)為HG/T2884-1997;氟碳漆噴涂型材建筑防水材料技術(shù)標(biāo)準(zhǔn)為GB/T9780-2005或HG/T3793-2005、鋼結(jié)構(gòu)施工質(zhì)量驗(yàn)收規(guī)范GB50205-2001。

常規(guī)設(shè)計(jì)中，鋼結(jié)構(gòu)在50年內(nèi)出現(xiàn)因荷載過(guò)大而破壞的概率極小。但鋼結(jié)構(gòu)一旦銹蝕，結(jié)構(gòu)的力學(xué)性能將很難保證?！?a href="http://www.iluxenio.com/index.php?m=content&c=index&a=lists&catid=58" target="_blank" class="keylink">鋼結(jié)構(gòu)設(shè)計(jì)規(guī)范》中對(duì)使用超過(guò)25年的鋼結(jié)構(gòu)要求有較好的防腐措施，鋼結(jié)構(gòu)的廠房、板材等構(gòu)件，供應(yīng)商的質(zhì)量保證一般都為10年左右。因此鋼結(jié)構(gòu)涂層使用年限已從4～5年、6～8年延長(zhǎng)到25年，從醇酸漆、丙稀酸漆、聚氨酯漆發(fā)展到高性能的氟碳漆。超過(guò)10年的鋼結(jié)構(gòu)建筑應(yīng)定期維護(hù)和保養(yǎng)。廣州南站的鋼結(jié)構(gòu)涂層為防腐氟碳漆，包括底漆、封閉漆、中間漆、面漆，其建筑使用年限超過(guò)100年。因此要盡量延長(zhǎng)涂裝維修的周期，鋼結(jié)構(gòu)的第一次涂裝必須做好！

4.結(jié) 語(yǔ)：

1)鋼結(jié)構(gòu)涂裝需具備防護(hù)和裝飾兩方面功能，由于作為珠三角的交通樞紐，每天要面對(duì)成千上萬(wàn)的國(guó)內(nèi)外旅客，鋼結(jié)構(gòu)的外觀形象很重要，其涂裝應(yīng)著重考慮它的耐老化性、保光、保色性。

2)涂裝工程不但是一個(gè)建筑的面子工程,在一定程度上,它肩負(fù)起保護(hù)建筑物的使用壽命、結(jié)構(gòu)安全的功能，因此，涂裝工程的質(zhì)量和安全尤其重要。

參考文獻(xiàn)

專著:葛光旭.鋼結(jié)構(gòu)工程施工監(jiān)理實(shí)用手冊(cè).北京三里河六號(hào).中國(guó)電力出版社.2005年7月第一版.

 (廣州建筑工程監(jiān)理有限公司 廣州 510030)
