引  言

    隨著城市化的發展，地震對經濟發展和人民生活的潛在威脅越來越嚴重，城市建筑震害預測成為防災減災的一個重要方面。城市區域內的建筑群震害預測包含兩個層次：宏觀層次和微觀層次。宏觀層次模型將建筑抽象成一個或少量自由度的結構，進行不同烈度下地震損失分析預測。微觀層次模型[2]將建立建筑物更加精細化的分析模型（例如桿系模型等），可以考慮結構的足夠多的自由度和精確的動力特性，進行高精度的震害分析預測。

    城市建筑震害預測，需要獲取和存儲城市建筑的基礎數據。如果只是建立宏觀層次模型，則只需要建筑面積、年代、層數、結構類型等少量宏觀數據，其數據來源可以是城市GIS數據庫等?；贕IS的城市震害預測已經有一定的研究基礎[3]。而建立微觀層次的精細化模型需要更詳細的數據，如梁柱的尺寸、配筋等，若采用手動方法建立精細化模型，不僅工作量太大，也容易出錯，特別對于某些開源的有限元軟件（如OpenSees），沒有前處理界面，建模極不方便。比較合理的方法是利用建筑已有的數字化模型，從中提取建筑震害分析所需要的詳細數據，自動建模供計算模塊進行分析計算。然而不同軟件生成的建筑數字化模型有著不同的數據格式，而計算模塊也可能由不同的結構分析軟件組成（如Marc，OpenSees等）。因此，需要采用一個統一的數據標準，以實現不同軟件之間的數據交換。

    建筑信息模型（Building Information Model，BIM）致力于在建筑的全生命期實現不同建筑工程領域的信息共享和協同管理，基于BIM的建筑數字化模型是未來重要的發展方向。目前，BIM采用IFC標準作為建筑產品的數據交換標準，不同軟件之間通過IFC這個統一的標準來交換數據。然而研究表明[4]，基于IFC標準的建筑模型與結構模型之間的信息傳遞與共享還不是十分成熟。張劍濤等[5]，劉照球[6, 7]等開發了IFC與PKPM結構模型的數據轉換接口，能初步實現二者的幾何、材料等信息的轉換，但缺乏載荷信息等的轉換。也有學者嘗試建立通用建筑結構模型轉換平臺，以IFC為通用數據轉換標準，實現任意常用結構分析軟件間的結構分析模型數據轉換。但這類研究尚處于起步階段，目前僅實現了SATWE、ETABS、SAP2000等軟件與IFC標準的轉換接口，所能實現的數據轉換也僅限于幾何、材料等信息。

    因此，能否利用BIM的共享性，解決城市建筑震害預測的數據獲取以及自動建模問題，具有重要的研究?jī)r(jià)值。

1. 建筑震害分析及數據需求

    對于鋼筋混凝土框架結構，通常采用纖維梁模型作為抗震彈塑性分析的精細化計算模型。不少軟件都能具備建筑抗震彈塑性分析能力，其中兩類典型的軟件是Marc和OpenSees。

    由于城市建筑信息是以單體建筑為基礎的，因此，本文利用C++編寫了一個模型轉換程序，從一個單體鋼筋混凝土建筑的（IFC格式的）數字化模型中，提取建筑震害分析所需的信息，自動生成Marc和OpenSees軟件模型，驗證轉換后的模型能否用于分析建筑結構在地震作用下的響應，如圖1所示。



圖1 編寫模型轉換程序，將IFC格式模型轉換成Marc模型和OpenSees模型
Fig.1  Convert IFC-format files into Marc and OpenSees models using a model converter

1.1 Marc與OpenSees軟件

    Marc是一款功能齊全的高級非線性通用有限元軟件[8]，用Marc進行建筑震害模擬，可以得到較為理想的分析結果，且適用于大多數分析需求。

    基于纖維模型原理，清華大學土木工程系利用Marc軟件提供的二次開發接口，編寫了THUFIBER程序[9]，使Marc軟件能對鋼筋混凝土結構進行纖維模型計算。THUFIBER將混凝土構件的截面分為36個混凝土纖維，以及4個鋼筋纖維（纖維劃分方法也可以由用戶自定義），各纖維的面積由截面尺寸和配筋決定。對每根纖維定義特定的本構關系，便可以進行不同精度的有限元分析。

    OpenSees（Open System for Earthquake Engineering Simulation），是一個能進行結構抗震彈塑性分析的開源軟件[10]。相比內部代碼不透明的商用有限元軟件，OpenSees的開源性使得研究者能全面掌握它的運行機制，并能根據自身需求進行二次開發，因此，OpenSees是進行建筑震害研究的重要工具。OpenSees中，混凝土梁柱也用纖維模型模擬。

    選用上述兩種軟件進行震害分析，可以同時利用商業軟件的健壯性和開源軟件的透明性。

1.2  建筑震害分析的數據需求

    為了從IFC文件中提取充分的信息，以自動生成Marc和OpenSees結構模型，需要全面了解這兩種軟件的建筑震害分析建模方法，并總結震害分析所需的數據信息。這些數據信息分為兩類，一類與混凝土結構模型有關，如結構構件的位置、幾何信息、材料信息、載荷等。另一類則與震害分析的方法和過程有關，如地震波的選取、載荷工況的增量步總數和每個增量步的時間步長等，這類數據隨著分析方法和要求的變化而變化，并且在軟件中可以很方便地實現這類參數的調整。因此，應該重點關注第一類數據需求，即與混凝土結構模型有關的數據。

    通過考察這兩種軟件的建筑抗震分析模型，得到抗震分析的數據需求如表1所示。

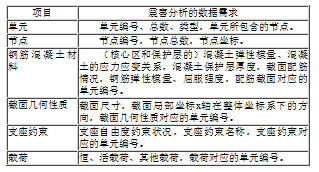

表1  建筑抗震分析的數據需求
Tab.1  Data requirements for structural seismic analysis

2. 抗震分析的數據需求的IFC表達

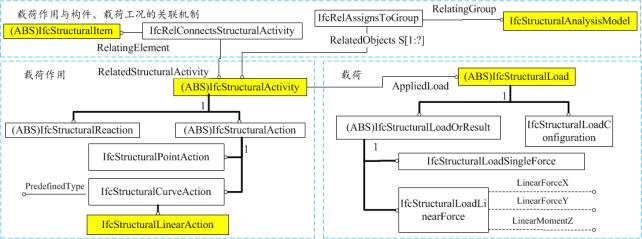

圖5 載荷信息在IFC4中的描述方法
Fig.5  Description of load in IFC4 standard

3. 模型轉換程序設計

    根據第2章所建立的完整的IFC4結構分析子信息模型框架，可以構建滿足抗震分析數據需求的IFC4模型文件，進而采用C++語言設計模型轉換程序，解析IFC模型文件，自動生成Marc和OpenSees軟件模型。

    IFC模型由EXPRESS語言定義，是ASCII格式純文本文件形式，因此IFC文件需要經過解析識別，才能供程序代碼處理。本文使用IFCEngine.dll作為IFC文件解析工具，這是一款免費工具包，但要求編程者對IFC體系十分熟悉。

    根據表1所示建筑震害的數據需求，設計了節點、單元、支座約束、截面幾何、材料等5個類，并用Map、Vector等C++標準模板庫中的容器將各個類的不同對象有序地組織起來。程序的輸入模塊通過調用類的成員函數，從IFC模型文件中提取所需數據，賦值給相應的數據成員。例如節點類Node調用SetCoordinate函數提取并設置節點坐標。模型轉換程序的IFC解析及提取數據部分的流程如圖6所示。

圖6  模型轉換程序的IFC解析及提取數據部分的流程圖
Fig.6  Flow chart of the IFC parse and data obtaining part of the model converter

    由于采用了合理的數據結構設計，程序的輸出模塊的實現比較方便，分別遍歷相應容器，按照Marc和OpenSees的建模規則輸出節點、單元、材料等類的數據成員，便可自動生成這兩種軟件模型。

4.  實例驗證模型轉換效果

    為了驗證模型轉換程序的正確性，用IFC4標準建立了一個鋼筋混凝土框架模型。模型為清華大學主樓的一榀10層3跨平面框架[16]，邊跨7.5米，中跨3.5米，框架總高度45.05米，模型詳細尺寸及配筋等信息見文獻。IFC模型以及轉換后的Marc模型如圖7所示（OpenSees沒有顯示模型的界面），由圖可知單元、節點、支座約束轉換正確。檢查模型參數，截面、材料、載荷等也都轉換正確。

圖7  IFC模型（左）及自動生成的Marc模型（右）
Fig.7  IFC model(left) and auto-generated Marc model(right)

    分別用Marc和OpenSees對自動生成的模型進行模態分析，得到的前三階振型所對的頻率相差小于1%，如表3所示：

表3  Marc與OpenSees模態分析結果對比
Tab.3 Modal analysis result of Marc and OpenSees

    對框架輸入Y方向地震動加速度，分別用Marc和OpenSees進行彈塑性時程分析。選用El Centro地震波，地震峰值加速度設為400Gal，頂點位移的時程曲線如圖8所示，吻合得很好。

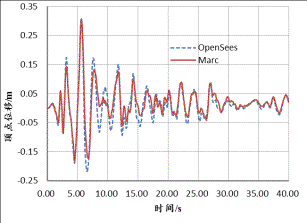

圖8  Marc與OpenSees彈塑性時程分析結果對比
Fig.8  Elasto-plastic time-history analysis result of Marc and OpenSees



    兩個軟件的模態分析和時程分析結果的一致性，進一步說明了模型的單元、材料等各參數都得到了正確轉換。

5. 結  論

    本文從建筑震害分析的數據需求出發，逐一分析了這些數據需求在IFC4中的表達方法，建立了一個完整的IFC4結構分析子信息模型。利用該子信息模型，就能通過IFC4標準來描述可進行建筑抗震彈塑性分析的鋼筋混凝土結構模型。

    根據建立的IFC4結構分析子信息模型以及Marc和OpenSees軟件的建模規則，編寫了模型轉換程序，實現了節點、構件、載荷、支座約束、材料、截面幾何等所有抗震分析所必要的信息的正確轉換，進行了IFC文件到Marc和OpenSees軟件之間的數據轉換的新嘗試。

    在此基礎上，還有很多研究?jī)?nèi)容可以繼續開展。例如，擴展本文建立的IFC4結構分析子信息模型，使之能描述樓板、剪力墻等其他結構構件；考慮城市建筑群信息的IFC表達方法等。
