近日，2015年南博會主場館——昆明滇池國際會展中心項目鋼結構工程施工已全部結束，6月1日至3日將進行試展，美麗的大“孔雀”終于開屏亮相。

    昆明滇池國際會展中心項目鋼結構工程由云南新世紀滇池國際文化旅游會展投資有限公司投資建設，中建鋼構有限公司負責外網格鋼結構深化設計、制造、安裝，包含外弧、內弧、主序廳、幕墻柱四個主要分區，南北向距離530米，東西向距離900米，展館外圍周長達1500 米，現場鋼網格體量1.1萬余噸，于2014年9月27日開始吊裝，并于2015年1月29日提前2天封頂，全程歷時125天。

    揭秘南博會場館設計理念

     昆明滇池國際會展中心項目鋼網格呈半圓形分布，以孔雀開屏為原型設計，結合昆明的地理位置和氣候特點，設置鋼網格灰空間（“灰空間”，也稱“泛空間”，意指建筑與其外部環境之間的過渡空間，以達到室內外融和的目的），營造出強烈、絢麗的光影效果。外弧網格每個單拱僅有四個受力支點，各拱兩兩相連，如孔雀開屏，美不勝收；內弧網格分東西兩側，單側跨度約240米，中間設若干結構縫，緊緊包攏，如孔雀雙腋，羞羞不敢示人；主序廳跨度近350米，為整個網格結構最難部位，大氣磅礴，如孔雀昂首鳴啼。

    彎扭構件數量之多，在國內同類工程中居首位

    昆明滇池國際會展中心鋼結構工程采用國內罕見、云南首例的變截面薄壁異形空間彎扭全焊接結構，應用鋼構件全部是彎扭構件，共計構件4100余件，彎扭構件數量之眾在國內同類工程中居首位，且每根構件的彎扭角度、方向均無相同之處。尤其是花瓶柱，彎扭程度前所未見，可謂“似柱非柱、似梁非梁”。

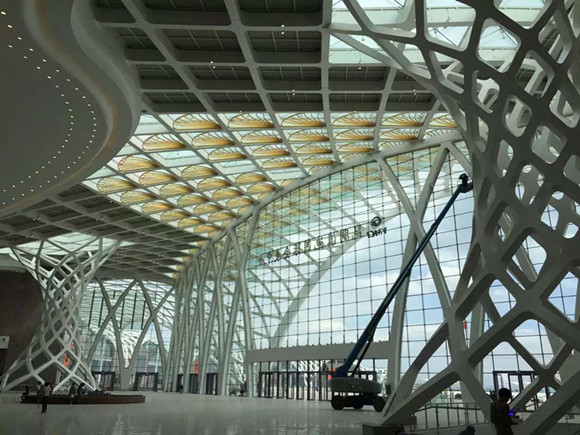

    南博會主場館鋼結構工程最大跨度104米，最高34米，最大分片重30噸，總用鋼量1.1萬余噸，分為外弧網格、邊網格、內弧網格三部分。外弧網格的14個弧拱與內弧網格13個弧拱，加上兩端各2個邊網格弧拱，將13個展館包攏。其中內弧網格最高拱處設主序廳，為展館主入口。主序廳幕墻懸掛在30根樹形鋼柱上，樹形柱因受力較大，采用Q420級高建鋼。廳內樹立2個巨大的花瓶柱，花瓶柱高24米，每個花瓶柱由123個鋼構件拼裝而成，每個柱體重達163噸，花瓶柱的彎扭程度亦屬云南之最。花瓶柱體與主序廳頂網格完美相接，廳頂網格緊扣設計理念，呈現出孔雀翎羽的別致效果，且可透視天空。

    新場館的建設到底有多難？

    因鋼網格均為異形空間彎扭構件，在深化設計階段就困難重重。因設計方只給出外輪廓坐標，造成構件找形工作量相當巨大，深化出圖更是涉及130萬個坐標點，常規鋼結構深化軟件（如Xsteel）根本無法滿足深化要求。中建鋼構針對該項目情況，自主研發了一套基于CAD平臺的二次開發軟件，進行模型的組建及出圖。該工程更是投入了45名熟稔彎扭構件深化人員，相當于同規模常規工程的9倍。

在構件制造階段，采用了地胎放線定標準、數控下料控尺寸、嚴遵工藝來組焊、回胎檢驗拼部件等工藝，保證了構件極高的精度控制要求。運輸過程中，運用了先進的物聯網技術，為每根構件設置了ID，對每根鋼構件全程跟蹤，并全面勘查制定了運輸路線，保證構件及時進場。

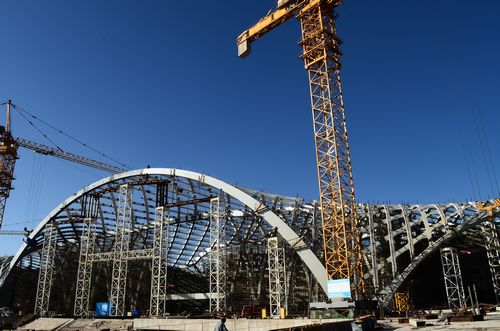

     在構件安裝階段，前期通過對樓板承載力核算，進行了結構加固，確保2臺150t大型履帶吊上樓面安全作業；通過自主設計特大型塔吊基礎，實現了D1100特重型塔吊樓板中央吊裝；施工過程設計發明了可調節式拼裝胎架等新型措施。從制造到安裝，多項施工工法均為在云南省內首次應用，圓滿實現了南博會鋼網格結構的提前封頂。
