青島膠州灣大橋

                                                                             青島膠州灣大橋

　    記者從山東高速集團有限公司獲悉，青島膠州灣大橋創下多項歷史之最，分別是：

　　最先進水下無封底混凝土套箱關鍵技術為世界首創，解決了水下施工的世界級難題；

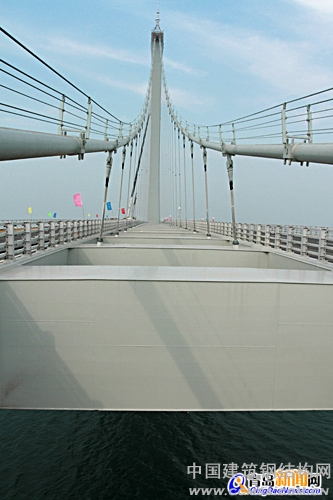

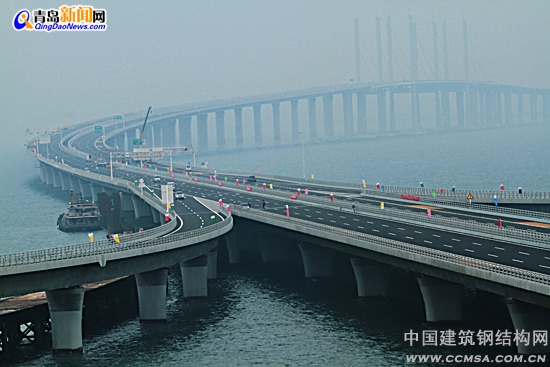

　　最獨特大沽河航道橋和紅島互通立交橋分別為世界海上首座獨塔自錨式懸索橋及我國首座海上互通立交橋；

　　最環保開工建設四年多來，對廢渣、廢油全部集中回收，實現了海洋污染物零排放；

　　最深采用開發改進的大直徑旋挖鉆機施工，鉆孔直徑和深度分別為2.5米和80.7米，均為國內海上橋梁之最；

　　最多大橋海上鉆孔灌注樁總數為5127根，居世界第一；

　　最遠成功實現了海工高性能混凝土900米超長距離泵送，為國內首次；

　　最高重達2050噸的60米預制混凝土箱梁吊裝高度達58米，為國內外同類箱梁安裝的最大高度。



                                                                       青島膠州灣大橋

　　 青島膠州灣大橋施工難度

　　1.冰凍期長:大橋所處膠州灣海域年冰凍期60天左右；年平均凍融循環50次；

　　2.含鹽度高:膠州灣海域海水含鹽度為29.4‰～32.6‰ ，接近國內其它跨海大橋含鹽度的2倍；

　　3、環保要求高：青島市為國家級旅游城，大橋的建設首先要與環境協調。大橋所處海域經濟類海生物豐富，對建設、運營期間環保要求高；

　　4.通航、航空雙重限制:滄口航道橋通航標準為1萬噸輪船，通航凈空為190×40.5m，航空限高為120m，橋面以上塔高、拉索布置的空間受限；

青島膠州灣大橋

　　青島膠州灣大橋七大創新點

　　大橋建設條件復雜，工程管理、技術難度大，創新點很多，主要有：

　　（一）工程規模大

　　大橋全長36.48公里，包括主跨為260米和120米的稀索鋼斜拉橋及主跨260米的自錨式懸索橋；有世界上首座海上互通立交紅島

　　互通立交；全橋海上鉆孔灌注樁共5127根，創海上鉆孔灌注樁數量最多世界新紀錄。

　?。ǘ┓栏g體系新

　　大橋受鹽害、凍融、海霧、臺風、暴雨、工業排放物等多重腐蝕環境的綜合作用，腐蝕環境惡劣，大橋防腐蝕體系具有獨創性。1.樁基采用鋼護筒，既作為混凝土澆筑的模板又作為結構防腐蝕的輔助措施；2. 承臺與墩身采用圍堰方式，保證混凝土在無水環境下澆筑，防腐涂層在干燥條件下涂裝，確保了混凝土以及涂層的質量；3. 部分承臺采用混凝土套箱技術，既改善了承臺混凝土澆筑的環境又延長了外界侵蝕性介質進入承臺的時間；4.承臺與墩身采用透水模板布技術，顯著改善了表層混凝土的早齡期及長齡期質量并為提前涂層涂裝提供便利條件；5.通航孔橋關鍵部位采用外加電流陰極防護技術，索塔全部進行涂裝，確保關鍵結構的耐久性。

　?。ㄈ┦┕すに囆?/p>

　　大橋自開工以來取得21項企業新記錄，混凝土套箱無封底技術為世界首創。通航孔橋鋼箱梁大節段吊裝工藝、采用旋挖鉆機施工海上Φ2.5米樁群、基于RTK和VRS技術的全橋GPS測量定位系統，均創了國內施工新記錄。

　?。ㄋ模┰O(shè)計結構新

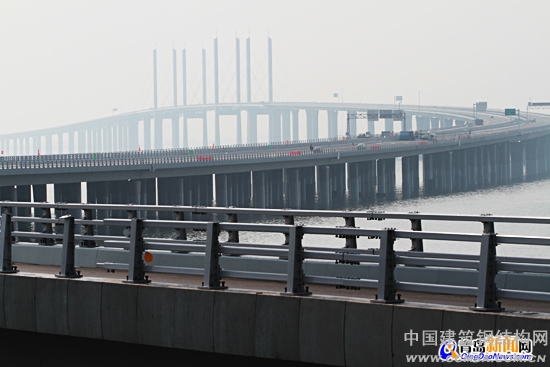

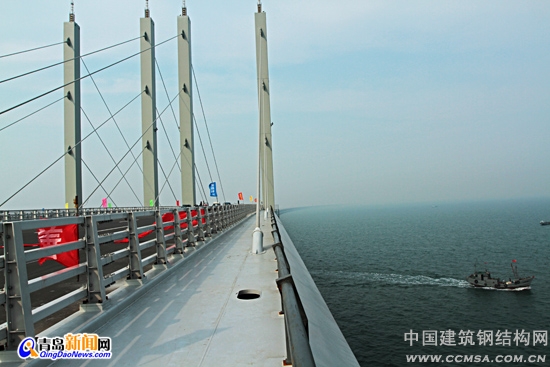

　　通航孔橋斜拉橋采用分幅稀索鋼箱梁形式和銷結耳板錨固方式，結構簡潔明快，具有獨創性；自錨懸索橋采用大跨徑獨塔260m單空間索面結構，主梁為雙邊鋼箱梁＋橫向連接箱結構，取消了海中懸索橋大型錨碇基礎，結構造型恢弘，氣勢磅礴，同類結構為國內首次采用，錨固體系在設計上獨具匠心；非通航孔橋首次大規模采用雙幅分離的60m跨預應力混凝土結構型式，整孔預制吊裝，施工工藝先進，設計合理，提高了施工質量、大大加快施工進度。

　?。ㄎ澹┙ㄔO(shè)運作模式新

　　國內首座通過項目法人國際招標，采用BOT管理模式建設管理的海上特大型橋梁工程，也是我國大型橋梁工程建設管理的一次歷史性嘗試，與國際大型項目管理模式逐步接軌，將為我國公路橋梁建設管理體制創新提供參考和借鑒。

　?。┕芾硎侄涡?/p>

　　應用4D技術和4D管理理念形成了青島膠州灣大橋4D施工管理系統，為國內首創；采用銀團貸款、銀行承兌匯票與人民幣利率掉期業務等方式，實現融資，為國內重大項目融資模式首創。

　?。ㄆ撸┛蒲屑夹g(shù)成果新

　　水下無封底混凝土套箱技術獲2009年度中國公路學會科技進步特等獎，并獲得兩項國家專利及2007-2008年度國家一級工法；《基于IFC標準的建筑工程4D施工管理系統的研究和應用》課題，2009年獲建設部“華夏建設科學技術獎”一等獎；可循環利用鋼套箱圍堰獲得山東省公路科技創新一等獎；水泥混凝土降溫方案的研究獲得2009年度中國公路學會科學技術獎二等獎；青島膠州灣大橋高精度衛星三維定位測量控制系統獲得了山東省科技進步二等獎；《構建山東高速膠州灣跨海大橋施工動態安全預警系統》成果獲得了2010年山東省企業管理創新成果獎。

青島膠州灣大橋

　　青島膠州灣大橋科技創新成果

　　山東高速青島公路有限公司為確保青島膠州灣大橋高質量建設，勇于創新，大膽引進新結構、新工藝、新材料，目前已取得多項技術成果，并同國際知名的丹麥科威公司和日本長大株式會社等技術咨詢公司建立了合作關系。

　　目前，公司獲得國家級獎勵3項，省部級獎勵11項，中國企業新紀錄21項，市級獎勵1項，10項科研項目通過省、部立項。其中，水下無封底混凝土套箱技術獲2009年度中國公路學會科技進步特等獎，并獲得兩項國家專利及2007-2008年度國家一級工法；《基于IFC標準的建筑工程4D施工管理系統的研究和應用》課題，2009年獲建設部“華夏建設科學技術獎”一等獎；可循環利用鋼套箱圍堰獲得山東省公路科技創新一等獎；水泥混凝土降溫方案的研究獲得2009年度中國公路學會科學技術獎二等獎；青島膠州灣大橋高精度衛星三維定位測量控制系統獲得了山東省科技進步二等獎；《構建山東高速膠州灣跨海大橋施工動態安全預警系統》成果獲得了2010年山東省企業管理創新成果獎。

青島膠州灣大橋

　　青島膠州灣大橋環保領先 確保健康使用百年

　　大橋從設計到施工，充分考慮了對膠州灣環境的保護，從細節入手，不讓施工對海域環境造成影響。大橋建設中的高科技加建設者的精工制作將確保大橋健康使用100年。

　　青島膠州灣大橋所處海域是養殖、旅游重點區域

　　，對建設、運營期間的環保要求很高，對設計及施工質量也提出了較高要求。大橋所處海域海鹽量高達29.4～32.9‰，橋體水中部分極易受到腐蝕，對結構耐久性有較高要求。另外，膠州灣大橋每年冰凍期60天左右，年平均天然凍融循環次數為40～52次。按照使用壽命100年考慮，在其使用壽命期限內遭受天然凍融循環為4000～5200次。

　　大橋建設指揮部提出了“科學、創新、和諧、博納”的大橋理念，建設者們將理念付諸于行動之中。青島膠州灣大橋的建設者，在環境保護、相關的科技攻關等方面都下了很大的功夫，付出了很多的心血。

　　優化施工方案，提高科技含量，保護海洋環境

　　優化施工方案。青島膠州灣大橋建設指揮部在中標后對大橋前期設計進行了一些必要的調整。將原來設計中上部結構海上作業部分，改成了工廠化施工，將箱梁在陸地上預制完成后運到海上組裝，減少對海洋的污染，降低海上作業風險；對海上三個通航橋的設計，進一步進行了優化。其中大沽河航道橋的設計為獨塔自錨式懸索橋，采用自錨式結構，比地錨式有一個十分明顯優點，就是減少污染。因?yàn)榈劐^式它要在橋體兩端分別做一個很大的錨碇，大沽河航道橋位于膠州灣海域中心部分，如果將錨碇做到海里，不僅會對海洋環境造成污染，而且占用及浪費資源。自錨式不需要做這個錨碇，它的錨固系統在鋼箱梁內部，就是依靠鋼箱梁自身傳力，通過主塔來錨固的，避免了在海中制造大型錨碇，減少了對海洋環境的污染。

　　自主研發，科技創新。由姜言泉指揮長牽頭，青島公路公司自主研發的水下無封底混凝土套箱技術，解決了目前國內、外海上承臺施工主要以鋼板樁或鋼套箱創造無水施工環境為主，施工周期長，成本高，海上作業難度大，封水效果差，承臺防腐處理困難的問題。為提高承臺使用壽命，加快施工進度，提高承臺外觀質量，降低海上施工的風險，降低資源消耗，減少施工對海洋環境的影響，發揮了很大作用。該技術施工效率高，能大大的減少海上設備的油耗；避免了進行水下封底混凝土的施工，有利于對海洋環境的保護。

　　該項技術獲得國家發明專利1項，實用新型專利1項，國家一級工法1項、獲2項中國企業新記錄，出版專著1部；培養博士、碩士研究生16名，工程技術人員百余名；成果集結為水下無封底混凝土套箱設計指南、結構標準圖、施工指南各1套；2009年獲中國公路學會科學技術特等獎，并已在膠州灣大橋、港珠澳大橋中得到推廣應用，取得了巨大經濟和社會效益。本項技術對橋梁、碼頭、海上平臺基礎設計、施工、防腐蝕等方面具有廣泛的適應性和推廣應用前景，對推動行業技術進步、社會經濟發展、節能降耗和環境保護等方面具有重要意義。

　　自主創新研制了海水泥漿鉆孔工藝，充分利用海水的便利資源，節省了淡水供應。使用鉆孔泥漿循環系統，由鉆機的鉆桿系統、泥漿凈化機、泥漿池、泥漿連通槽、空壓機（氣舉）等組成，泥漿循環通過鉆機鉆桿氣舉攜渣孔道吸出，進入泥漿凈化機，再由泥漿凈化機輸入泥漿池，經過沉淀，由泥漿池內通過泥漿連通管流入相鄰鋼護筒內，經過周圍相連護筒循環回到原護筒內，以此循環自始至終。鉆孔施工時配備專用的泥漿船，并在鉆孔平臺上設置圍堵、倒流設施收集鉆孔樁施工的廢棄泥漿，設置儲渣池儲存鉆渣，然后由專用泥漿船運輸?shù)街付▍^(qū)域排放。

青島膠州灣大橋


　　環保措施到位，監管力度加強，維護生態平衡

　　在施工中，各參建者自覺遵守指揮部制定的各項環保要求，出色的執行力，保證了膠州灣的自然環境。

　　在膠州灣大橋建設期間，各施工單位嚴格按照指揮部要求，在施工過程中產生的泥漿做到了重復利用，及時回收廢料，

　　剩余廢水、機械油污廢料全部運到指定地點進行無害化處理，確保不給施工海域造成污染。

　　在施工平臺及施工棧橋上設立臨時廁所，施工人員的生活污水、生活垃圾都集中收集，統一運到指定地點處理，保證了施工海域不受污染。

　　山東高速青島公路有限公司制定了《膠州灣跨海大橋工程環境保護工作管理辦法》，設立專門環保管理機構，成立環保管理領導小組，明確工作責任，堅持每季度對各施工單位進行一次環保專項檢查，取得良好效果。

　　由山東高速集團投資建設的青島膠州灣大橋開工近四年來未發現任何環保方面投訴，工程建設取得良好成績。如今，山東高速集團投資建設的青島膠州灣大橋已如巨龍臥波一般橫跨膠州灣，橋梁兩側海水湛藍，魚蝦成群結隊，確保了施工建設期間的安全環保。大橋建成通車后，山東高速青島公路有限公司組建高效、精干的管理隊伍，采取得了措施，禁止拋冒滴漏的車輛進入，特別要加強對?；奋囕v的控制，嚴禁此類車輛進入大橋，確保大橋運營管理期間環境保護工作持續加強，積極主動地保護膠州灣海洋環境。（青島新聞網）
